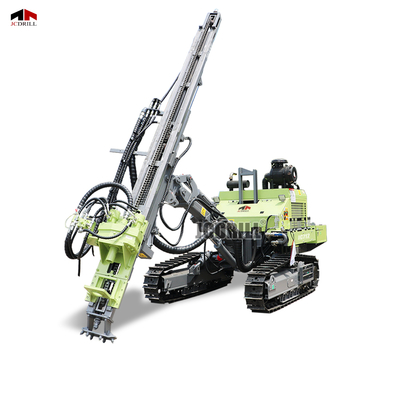

Επιφανειακός Γεωτρύπανος με Ερπύστριες και Κινητήρα YUCHAI, Σχεδιασμός Συμπαγών Διαστάσεων

Επιφανειακός Γεωτρύπανος με Ερπύστριες και Κινητήρα YUCHAI, Σχεδιασμός Συμπαγών Διαστάσεων

Ονομασία μάρκας: JCDRILL
Αριθμός μοντέλου: JC712
MOQ: 1 Σειρά
τιμή: Διαπραγματεύσιμα
Όροι πληρωμής: Λ/Κ,Τ/Τ,D/A,D/P,Western Union
Ικανότητα εφοδιασμού: 20 σετ ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής:
Πεκίνο, Κίνα
Πιστοποίηση:
CE
Rated Power:
70 Kw
Hole Diameter:
φ90- 140mm
Hole Depth(DTH& RC):
35M
Drilling Rod Diameter:
φ64mm
Air Compressor Pressure:
0.7–1.8 MPa
Engine Brand:
YUCHAI
Δυνατότητα προσφοράς:
20 σετ ανά μήνα
Περιγραφή του προϊόντος

>> Περιγραφή των προϊόντων

Σχεδιασμένο για γεωτρήσεις μεσαίου βάθους με βελτιωμένη λειτουργική ευελιξία, το JC712 υποστηρίζει γεωτρήσεις βάθους έως 35 μέτρων, καλύπτοντας ένα ευρύ φάσμα γεωλογικών συνθηκών.Τα προσαρμόσιμα μήκη των ράβδων γεωτρήσεων (2000 mm ή 3000 mm) και το διάμετρο τρύπας φ90 έως 140 mm παρέχουν ευέλικτες λύσεις για την κατασκευήΗ εξέδρα διαθέτει ένα σύστημα συλλογής σκόνης ξηρού τύπου 12 πυρήνων.βελτίωση της συμμόρφωσης προς το περιβάλλον και της ασφάλειας των χειριστών με ελαχιστοποίηση των σωματιδίων στον αέραΣε συνδυασμό με την ανθεκτική κατασκευή της μηχανής και τη φιλική προς το χρήστη διεπαφή ελέγχου, η JC712 είναι αξιόπιστη.Το JC712 προσφέρει εξαιρετική κινητικότητα και προσβασιμότητα στο χώροΗ ικανότητα αναρρίχησης 35° και η απόσταση από το έδαφος 450 mm επιτρέπουν τη λειτουργία σε ακατάστατο έδαφος, ενώ ο προαιρετικός κουμπί ανεβάσεως προσθέτει.Η συσκευή παρέχει μια ισχυρή μέγιστη ροπή περιστροφής 2500N·m σε μεταβλητές ταχύτητες έως 140rpm, εξασφαλίζοντας αποτελεσματική διείσδυση των πετρωμάτων και σταθερό σχηματισμό τρυπών.Το ανθεκτικό υδραυλικό σύστημα τροφοδοσίας κυλίνδρων πετρελαίου προσφέρει 3340mm στροφή και 900mm επέκταση με δύναμη τροφοδοσίας 15kN και ανυψωτική ικανότητα 25kN, επιτρέποντας ομαλό και ελεγχόμενο χειρισμό της ράβδου κατά τη διάρκεια της γεώτρησης.Το JC712 εξισορροπεί την ισχύ και την αποδοτικότητα καυσίμου με τη βοήθεια δεξαμενής καυσίμου 70 λίτρωνΤο πνευματικό του σύστημα απαιτεί έναν συμπιεστή αέρα ικανό να τροφοδοτεί 10-18 m3/min σε 0,7-1,8 MPa, κατάλληλο για διάφορες συνθήκες τροφοδοσίας αέρα.Επιλογή αποδοτικής, καθαρές και ευέλικτες δραστηριότητες γεωτρήσεων.

>> Παράμετρος

Προδιαγραφές Μονάδα JC712
Προδιαγραφή γεωτρήσεων
Βαθμός τρύπας m 35
Διάμετρος τρύπας χμ φ90- 140
Διάμετρος ράβδου γεώτρησης   φ64
Μέγεθος ράβδου γεώτρησης   2000/ 3000 mm
Μέγεθος σφυριού DTH ίντσες 3 / 4 ιντσών
Στροφή
Μέγιστη ροπή περιστροφής Αριθμός 2500
Ταχύτητα περιστροφής στροφές 0 ¢ 140
Δύναμη ανύψωσης kN 25
Σύστημα τροφοδοσίας
Τύπος ζωοτροφών   Κύλινδρο πετρελαίου
Στροφή τροφής χμ 3340
Επέκταση τροφής χμ 900
Δύναμη τροφοδοσίας kN 15
Μηχανή
Μάρκα κινητήρα   Γιουτσάι
Μοντέλο κινητήρα   ΥC4A100-T20
Κατηγορία ισχύος kW 70
Δυνατότητα δεξαμενής καυσίμου Α 70
Συμπιεστήρας αέρα
Εργασιακή πίεση MPa 0.7 ¢1.8
Κατανάλωση αέρα m3/min 10·18
Βάρος και διαστάσεις
Βάρος χιλιόγραμμο 5278
Διάμετροι μεταφοράς (L × W × H) χμ 5550 × 2290 × 2600
Γενικές προδιαγραφές
Ταχύτητα τροχιάς χιλιόμετρα/ώρα 0·2
Ικανότητα αναρρίχησης ° 35
Ανοικτή θέση εδάφους χμ 450
Βίντς   Προαιρετικό
Μέθοδος συλλογής   12 Τύπος στεγνού πυρήνα

>> Χαρακτηριστικά

>> Σύστημα ελέγχου: Ο ενσωματωμένος πίσω πίνακας ελέγχου με διαισθητική διάταξη απλοποιεί τις εργασίες γεώτρησης.Ο σχεδιασμός που επικεντρώνεται στον χρήστη εξασφαλίζει άνετο χειρισμό και εύκολη πρόσβαση σε βασικά στοιχεία ελέγχου κατά τη διάρκεια σύνθετων εργασιών.
>> Σύστημα ισχύος: Εξοπλισμένο με κινητήρα Yuchai YC4A100-T20 70 kW. Συνδυάζει ροή αέρα 10-18m3/min και πίεση 0,7-1,8 MPa για ευέλικτη συμβατότητα με σφυριά 3 "και 4" σε διάφορα στρώματα πετρώματος.
>> Μηχανισμός περιστροφής και τροφοδοσίας: Η περιστροφική κεφαλή διπλού κινητήρα παρέχει ροπή έως 2500N·m με ομαλή υδραυλική μετατόπιση διπλής ταχύτητας.Το σύστημα τροφοδοσίας κυλίνδρου πετρελαίου προσφέρει 3340mm στροφή και δύναμη ώθησης 15kN για σταθερή απόδοση σχηματισμού τρυπών.
>> Ευελιξία γεωτρήσεις: Υποστηρίζει διάμετρο φ90-140 mm με φ64 ράβδους μήκους 2000 mm ή 3000 mm, προσφέροντας προσαρμόσιμες διαμορφώσεις για διαφορετικά πεδία και περιορισμούς χώρου.
>> Κινητικότητα και συντήρηση: Το ανθεκτικό υπόβαθρο εξασφαλίζει ικανότητα αναρρίχησης 35° ακόμη και όταν ρυμουλκείται ένας συμπιεστής.Η συμπαγή δομή 5278 kg με ευέλικτο σχεδιασμό καπό διευκολύνει τη μεταφορά και τη συντήρηση σε δύσκολα εργοτάξια

>> Εφαρμογή

Βόρφηση θεμελιωδών εγκαταστάσεων σε αστικές και προαστιακές περιοχές
Με βάθος γεώτρησης έως 35 μέτρα και ευέλικτες επιλογές ράβδου (φ64 × 2000/3000 mm), η JC712 είναι ιδανική για οικιστικές, εμπορικές και δημοτικές εργασίες θεμελίωσης.5 m μήκος μεταφοράς) και ισχυρή ροπή το καθιστούν κατάλληλο για εργασίες περιορισμένου χώρου, όπως αγκυροβόληση υπόγειου ή μικροστοιχεία.

Δόρυβος νερού σε συνδυασμένες συνθήκες εδάφους
Το JC712 είναι προσαρμοσμένο για τρύπες φ90~140 mm, καθιστώντας το μια αξιόπιστη λύση για γεωτρήσεις λιμνού και μεσαίου βάθους σε σχηματισμούς μαλακού υπερφόρτωσης και σκληρού βράχου.Ο κινητήρας ντίζελ 70 kW και η ροπή περιστροφής 2500 N·m εξασφαλίζουν σταθερή διείσδυση ακόμη και σε δύσκολα στρώματα.

Γεωθερμικές αντλίες θερμότητας
Η διπλή ταχύτητα περιστροφής και η συμβατότητα του συμπυκνωτή αέρα (1018 m3/min σε 0,71,8 MPa) επιτρέπουν την αποτελεσματική και καθαρή γεώτρηση για εγκαταστάσεις γεωθερμικού κυκλώματος.Ο 12 πυρήνων συλλέκτης σκόνης ξηρού τύπου βελτιώνει την περιβαλλοντική ασφάλεια, ειδικά στις κατοικίες γεωτρήσεων.

Σταθεροποίηση πλαγιάς και επιχρίστωση εδάφους
Χάρη στο 3340 χιλιοστόμετρο χτύπημα τροφοδοσίας και την ικανότητα αναρρίχησης 35°, το JC712 ξεχωρίζει σε ορεινό ή ασταθές έδαφος.και γεωτρήσεις αγκυροβόλων οπών σε έργα ενίσχυσης υποδομών όπως αυτοκινητόδρομοι, φράγματα, και σιδηρόδρομοι.

>> FAQ

Ερώτηση 1: Για ποιες εφαρμογές γεωτρήσεων είναι το JC712 πιο κατάλληλο;
Α1: Το JC712 έχει σχεδιαστεί για εργασίες γεώτρησης μεσαίου βάθους, συμπεριλαμβανομένης της γεώτρησης πηγών νερού, γεωθερμικών γεώτρησης, στοίβωσης θεμελίων και έργων σταθεροποίησης κλίσης.

Ε2: Ποιο είναι το μέγιστο βάθος γεώτρησης και διάμετρος τρύπας που υποστηρίζεται;
Α2: Υποστηρίζει βάθος έως 35 μέτρα και διάμετρο τρύπας φ90 mm έως φ140 mm, συμβατό με σφυριά DTH 3" ή 4".

Ε3: Είναι κατάλληλη η εξέδρα για χρήση σε ορεινό ή ανώμαλο έδαφος;
Α3: Ναι, με ικανότητα αναρρίχησης 35° και απόσταση 450 mm από το έδαφος, λειτουργεί καλά σε ακατάστατο έδαφος και σε ανώμαλες εργοτάξιες.

Ε4: Τι είδους συμπιεστή αέρα απαιτείται για λειτουργία;
Α4: Η JC712 απαιτεί έναν συμπιεστή αέρα που παρέχει ροή αέρα 1018 m3/min σε πίεση λειτουργίας 0,71,8 MPa.

Ε5: Περιέχει η εξέδρα σύστημα συλλογής σκόνης;
Α5: Ναι, είναι εξοπλισμένο με συλλέκτη σκόνης ξηρού τύπου 12 πυρήνων για να εξασφαλιστεί καθαρότερη λειτουργία και καλύτερη συμμόρφωση προς το περιβάλλον.

Ε6: Πώς χειρίζεταιται η ράβδος γεώτρησης κατά τη διάρκεια της λειτουργίας;
Α6: Χρησιμοποιεί σύστημα τροφοδοσίας κυλίνδρων πετρελαίου με ρεύμα 3340 mm και επέκταση 900 mm, παρέχοντας ομαλή εισαγωγή και ανάκτηση ράβδου.

Ε7: Ποια είναι η διαμόρφωση του συστήματος ενέργειας;
Α7: Η εξέδρα τροφοδοτείται από έναν κινητήρα ντίζελ Yuchai YC4A100-T20 70 kW με δεξαμενή καυσίμου 70 L, παρέχοντας ισορροπία μεταξύ ισχύος και αποδοτικότητας καυσίμου.

Ε8: Συμπεριλαμβάνεται κιβώτιο με τη συσκευή;
Α8: Ένας κουμπί είναι διαθέσιμος ως προαιρετικό στοιχείο και μπορεί να ρυθμιστεί με βάση τις ειδικές ανάγκες γεωτρήσεων.
