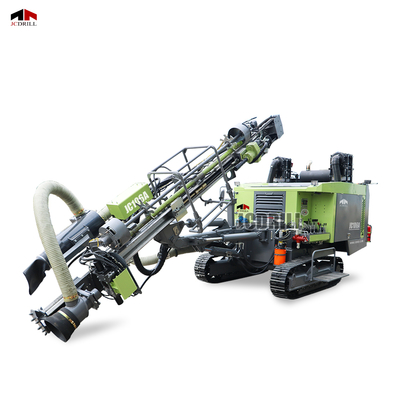

JCDRILL Μηχανή πετρελαίου Crawler DTH γεώτρηση με ενσωματωμένο συμπιεστή για την εκτόξευση πετρώματος

>> Περιγραφή προϊόντων

Ως ευέλικτη και αποτελεσματική εξέδρα γεώτρησης κάτω από την οπή, το JC106A έχει σχεδιαστεί για εφαρμογές μεσαίας μεσαίας βάθρας. Η εξέδρα διαθέτει μια πλατφόρμα λειτουργίας φιλική προς το χρήστη και αναβαθμισμένη απόδοση τόσο σε δύναμη γεώτρησης όσο και σε δομική σταθερότητα. Με βάθος γεώτρησης έως και 21 μέτρα και υποστήριξη για διαμέτρους οπών φ90-152mm, υπερέχει σε έργα εξόρυξης και μηχανικής. Το σύστημα περιστροφής οδηγείται από υδραυλικό κινητήρα σειράς EATON 6K, παρέχοντας έως και 3500N · m ροπής με ομαλές μεταβλητές ταχύτητες 0-120rpm. Ένα υδραυλικό σύστημα τροφοδοσίας κυλίνδρων σχοινιού παρέχει σταθερή προκαταβολή και ανάληψη, με δύναμη τροφοδοσίας 12KN, δύναμη έλξης 18kN, εγκεφαλικό επεισόδιο 3400 mm και επέκταση 1100mm σε μια ελαφριά αλλά άκαμπτη δέσμη τροφοδοσίας κράματος αλουμινίου. Η ισχύς προέρχεται από έναν κινητήρα ντίζελ Yuchai 206kW, που ταιριάζει απόλυτα με ένα σύστημα αέρα συμπίεσης δύο σταδίων που προμηθεύει 15 ή 18m³/λεπτό σε πίεση εργασίας 20-22 bar. Η εξέδρα ενσωματώνει έναν συλλέκτη σκόνης Xuanhua 14-core και εισαγόμενα ηλεκτρικά εξαρτήματα για την ανώτερη αδιάβροχη και ανθεκτική από τη σκόνη αξιοπιστία. Η ενσωματωμένη αποθήκευση ράβδων (διαμόρφωση 6+1 για ράβδους 3m), ένα συνολικό βάρος 10,5T και ταχύτητες αναποδογυρισμού μέχρι 3km/h συνδυάζουν τη φορητότητα με ευρωστία. Μια συμπαγής δομή, ενισχυμένο πλαίσιο τροφοδοσίας και βαλβίδες ελέγχου σφραγισμένων Qiangtian ελαχιστοποιούν το χρόνο διακοπής και το κόστος συντήρησης JC106A μια οικονομικά αποδοτική, επαγγελματική λύση για τις ανάγκες γεώτρησης.

>> paremeter

>> Χαρακτηριστικά

>> Λειτουργικό σύστημα: Η ολοκληρωμένη πλατφόρμα ελέγχου στο πίσω μέρος επιτρέπει την εύκολη παρατήρηση και τον κεντρικό έλεγχο. Το πνευματικό σύστημα υποστηρίζει την ασφαλή ανατροπή με το ένα χέρι. Η βαλβίδα ελέγχου Qiangtian εξασφαλίζει αξιόπιστη
λειτουργία.
>> Σύστημα ισχύος: Εξοπλισμένο με κινητήρα 206 kW Yuchai. Ταιριάζει με τον συμπιεστή δύο σταδίων με 18 m³/λεπτό ροή αέρα και πίεση 22 bar για αποτελεσματική διάτρηση DTH.
>> Υδραυλικό σύστημα: Ο κινητήρας Eaton 6K παραδίδει ροπή 3500 N · m. Σύστημα συρματόσχοινων+ υδραυλικού κυλινδρικού συστήματος τροφοδοσίας εξασφαλίζει σταθερή και ισχυρή τροφοδοσία με δύναμη έλξης 18 kN.
>> σύστημα ταξιδιού: σασί τοποθετημένο σε ανιχνευτή με μονάδα διπλής ταχύτητας (έως και 3 km/h), σταθερή κίνηση σε σύνθετο έδαφος.
>> Σύστημα γεώτρησης: Υποστηρίζει φ90- 152 mm τρύπες με 4 "σφυρί, αυτόματη αποθήκευση 6+1 ράβδου (3m × φ64 ή φ76) απλοποιεί το χειρισμό των ράβδων.
>> Έλεγχος σκόνης: Ο συλλέκτης σκόνης Xuanhua 14 πυρήνων και τα εισαγόμενα ηλεκτρικά εξαρτήματα που έχουν ονομαστεί από IP56 παρέχουν ισχυρή προστασία σκόνης και νερού.

>> Εφαρμογή

Εξερεύνηση εξόρυξης και ανατίναξη
Το JC106A είναι κατασκευασμένο για ρηχή έως μέση βάθος γεώτρηση blasthole σε εφαρμογές εξόρυξης. Η ροπή 3500 N · M, ο πετρελαιοκινητήρας 206 kW και η πίεση αέρα 22 bar παρέχουν αξιόπιστη διείσδυση σε σχηματισμούς σκληρού βράχου.

Λατομείο και συγκεντρωτική παραγωγή
Ιδανικό για λατομεία ασβεστόλιθου, γρανίτη και ψαμμίτη, εύρος διαμέτρου διαμέτρου της JC106A (Φ90-152 mm) και συμβατότητα 4 ", επιτρέπουν την ευέλικτη λειτουργία σε ποικίλα στρώματα.

Απομακρυσμένοι ή σκληροί ιστότοποι εργασίας
Το ηλεκτρικό σύστημα IP56 και ο συλλέκτης σκόνης 14 πυρήνων παρέχουν αξιόπιστη λειτουργία σε σκονισμένα, υγρά ή τραχιά περιβάλλοντα, μειώνοντας τη φθορά και προστατεύοντας τα εσωτερικά συστήματα.

>> Συχνές ερωτήσεις

Ε1: Ποιες είναι οι τυπικές εφαρμογές του JC106A;
A1: Το JC106A είναι κατάλληλο για εξόρυξη ανοικτού pit, γεώτρηση λατομείων, θεμέλια υποδομής, τρύπες εκτόξευσης και έργα πολιτικών μηχανικών που απαιτούν ρηχά έως μέση βάθος γεώτρηση.

Ε2: Ποιο βάθος διάτρησης και διάμετρο οπής υποστηρίζει;
A2: Τραυματίζει μέχρι 21 μέτρα βαθιά με μια περιοχή διαμέτρου διάμετρο από φ90 έως 152 mm, συμβατή με σφυρί 4 ιντσών DTH.

Ε3: Είναι κατάλληλο για σχηματισμούς σκληρού βράχου;
Α3: Ναι. Το JC106A διαθέτει έναν ισχυρό κινητήρα περιστροφής EATON 6K με ροπή 3500 N · M και μέχρι 22 bar πίεση αέρα, επιτρέποντας την αποτελεσματική διάτρηση σε συνθήκες σκληρού βράχου.

Ε4: Πόσες ράβδους τρυπανιού μπορούν να μεταφέρουν το μηχάνημα;
A4: Η εξέδρα υποστηρίζει 6+1 ράβδους τρυπανιού, κάθε 3 μέτρα μήκος, με προαιρετικές διαμορφώσεις για φλ64 ή φ76 mm.

Ε5: Μπορεί να λειτουργεί από ένα άτομο;
A5: Ναι. Η ενσωματωμένη πλατφόρμα πίσω ελέγχου και το αυτόματο σύστημα αποθήκευσης ράβδων καθιστούν τον ενιαίο χειριστή να χρησιμοποιούν τόσο ασφαλή όσο και αποτελεσματική.

Ε6: Τι είδους κινητήρας και συμπιεστής χρησιμοποιεί;
A6: Το JC106A τροφοδοτείται από κινητήρα ντίζελ 206 kW Yuchai. Ταιριάζει με έναν συμπιεστή αέρα με βίδα δύο σταδίων που προμηθεύει 15-18 m³/min σε πίεση εργασίας 20-22 bar.

Ε7: Ποια μέτρα υπάρχουν για τη σκόνη και την αδιάβροχη προστασία;
A7: Το μηχάνημα περιλαμβάνει έναν συλλέκτη σκόνης Xuanhua 14 πυρήνων για καταστολή σκόνης και εισαγόμενα ηλεκτρικά εξαρτήματα με IP56 για ανώτερη αντοχή στο νερό και τη σκόνη.

Ε8: Πόσο κινητό είναι αυτή η εξέδρα επιτόπου;
A8: Το JC106A τοποθετείται σε ένα πλαίσιο ανιχνευτή με κινητικότητα διπλής ταχύτητας (1,5-3 km/h), επιτρέποντάς του να περιηγηθεί αποτελεσματικά στο τραχύ έδαφος.
