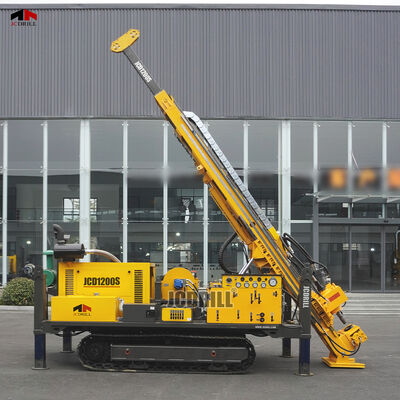

Εξοπλισμός ερευνών ορυκτών εδάφους με τηλεχειριστήριο Υδραυλικό μηχανισμό περιστροφικής γεώτρησης διαμαντινού πυρήνα

Περιγραφή Προϊόντος:

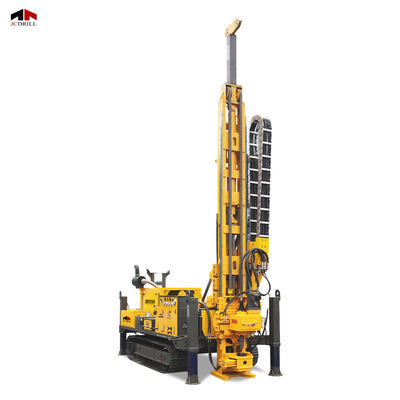

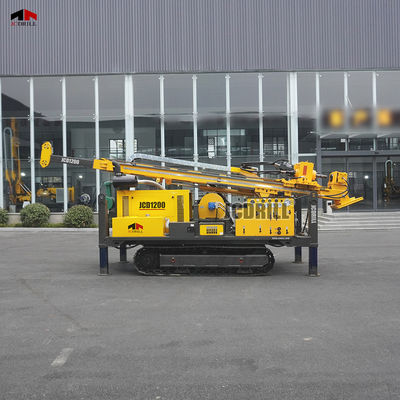

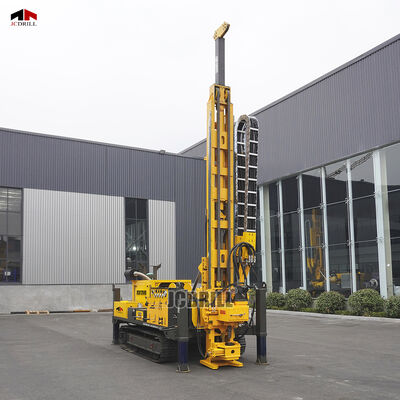

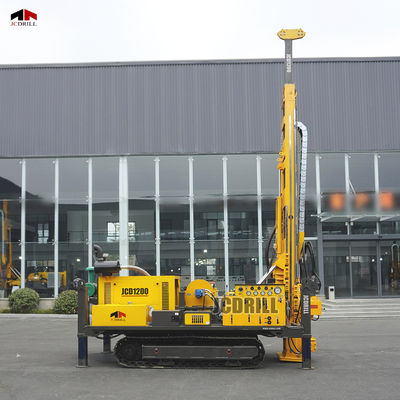

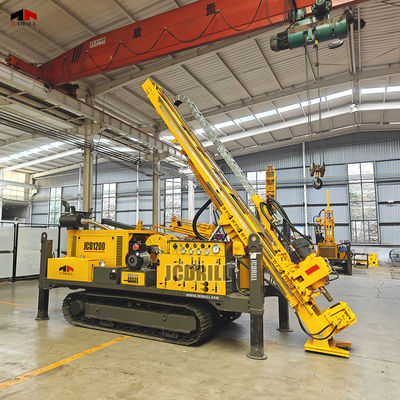

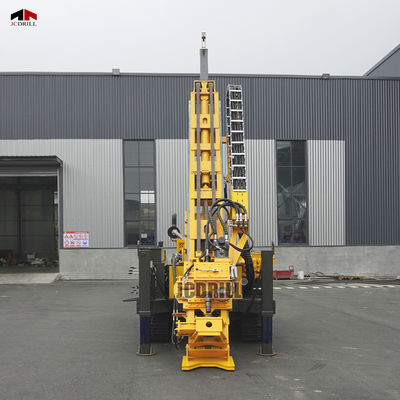

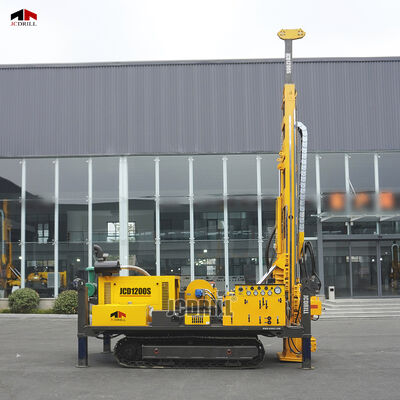

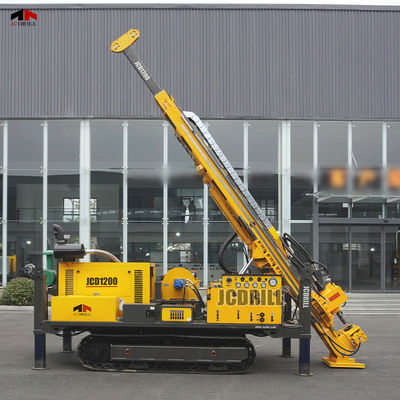

Το JCD1200 έχει σχεδιαστεί για εφαρμογές γεώτρησης πυρήνα μεγάλης κλίμακας και εξαιρετικά βαθιάς γεώτρησης όπου η ισχύς, η ακρίβεια και η ανθεκτικότητα είναι κρίσιμες. Με ονομαστικό βάθος γεώτρησης έως και 1500 μέτρα χρησιμοποιώντας ράβδους HTW, NTW ή BTW, είναι κατασκευασμένο για να χειρίζεται τα πιο απαιτητικά καθήκοντα εξερεύνησης. Τροφοδοτούμενο από έναν κινητήρα ντίζελ YUCHAI 140kW υπερτροφοδοτούμενο υψηλής απόδοσης και ένα υδραυλικό σύστημα 330L/min που λειτουργεί στα 28MPa, το μηχάνημα προσφέρει εξαιρετική ροπή εξόδου και αποτελεσματικό έλεγχο συστήματος, εξασφαλίζοντας σταθερότητα και  αποτελεσματικότητα κατά τη διάρκεια λειτουργιών γεώτρησης μεγάλης διάρκειας. Το μηχάνημα διαθέτει ενισχυμένο ιστό ενός τεμαχίου που αγγίζει το έδαφος με διαδρομή τροφοδοσίας 3500mm και ικανότητα ανύψωσης 30 τόνων, καθιστώντας το ιδανικό για γεώτρηση βαθιών οπών σε σχηματισμούς υψηλής αντίστασης. Υποστηρίζει γεώτρηση πολλαπλών γωνιών από 45° έως 90°, παρέχοντας ευελιξία για διάφορες γεωλογικές συνθήκες. Το σύστημα ανύψωσης διπλού σχοινιού περιλαμβάνει τόσο έναν βοηθητικό εργάτη υψηλής ταχύτητας 1000kg όσο και έναν εργάτη βαρέως τύπου 8000kg, επεκτείνοντας την ικανότητα χειρισμού του για εργαλεία, ράβδους και σωληνώσεις.

Παράμετρος:

Χαρακτηριστικά:

>> Το JCD1200 τροφοδοτείται από έναν κινητήρα YUCHAI 140kW και ένα υδραυλικό σύστημα 330L/min, προσφέροντας ανώτερη ροπή και συνεχή έξοδο υψηλής πίεσης για βαθιές και εντατικές εργασίες γεώτρησης.

>> Η διαδρομή τροφοδοσίας 3500mm και η ικανότητα ανύψωσης 30 τόνων παρέχουν εξαιρετικό μηχανικό πλεονέκτημα για γεώτρηση πυρήνα μέσω βαθιών, πυκνών και μεταβλητών σχηματισμών με ακρίβεια και έλεγχο.

>> Το σύστημα ανύψωσης διπλού σχοινιού—που διαθέτει τόσο μια γραμμή υψηλής ταχύτητας 1000kg όσο και έναν εργάτη βαρέως τύπου 8000kg—εξασφαλίζει ισχυρή ευελιξία για τον αποτελεσματικό χειρισμό ράβδων, σωληνώσεων και βαρέων εργαλείων. >>Εξοπλισμένο με μια αντλία λάσπης BW-200 200L/min και ενσωματωμένη γεννήτρια 11kW, το μηχάνημα υποστηρίζει συνεχή λειτουργία σε απομακρυσμένα περιβάλλοντα με αξιόπιστο ξέπλυμα και αυτο-τροφοδοτούμενη λειτουργικότητα.

Εφαρμογές:

1. Εξερεύνηση ορυκτών εξαιρετικά βαθιά
Ιδανικό για προηγμένες έρευνες ορυκτών σε ζώνες σκληρού βράχου, συμπεριλαμβανομένου χρυσού, χαλκού, νικελίου, σπάνιων γαιών και άλλων πολύτιμων κοιτασμάτων.

Χειρίζεται γεώτρηση πυρήνα HTW, NTW και BTW wireline έως και 1500 μέτρα, καθιστώντας το κατάλληλο για χαρτογράφηση μεγάλων μεταλλευμάτων.

2. Σύνθετα γεωτεχνικά και έργα υποδομής
Εφαρμόσιμο σε βαθιά σήραγγα, θεμέλια υδροηλεκτρικών φραγμάτων, υπόγεια συστήματα μετρό ή αξιολογήσεις υποδομών γεφυρών, όπου τα μεγάλα διαστήματα γεώτρησης και οι πυκνοί σχηματισμοί είναι συνηθισμένοι.

3. Λειτουργίες γεώτρησης πυρήνα βαρέως φορτίου
Η ικανότητα ανύψωσης 30 τόνων και ώθησης 15 τόνων το καθιστούν εξαιρετικό για τη διείσδυση σε λειαντικές, ραγισμένες ή ζώνες υψηλής συμπίεσης με μεγάλες σωληνώσεις ή βαρέλια πυρήνα.

4. Απομακρυσμένες και σκληρές περιβαλλοντικές αναπτύξεις
Με ενσωματωμένη υδραυλική γεννήτρια, αντλία λάσπης BW-200 υψηλής πίεσης και σύστημα ανύψωσης διπλού σχοινιού, το JCD1200 υποστηρίζει αυτοσυντηρούμενη λειτουργία σε εκτός δικτύου, μεγάλα υψόμετρα ή ορεινά σημεία.

5. Χειρισμός βαρέων σωληνώσεων και υπερμεγέθων εργαλείων
Το σύστημα ανύψωσης διπλού σχοινιού (βοηθητικό 1000kg + εργάτης βαρέως τύπου 8000kg) έχει σχεδιαστεί για το χειρισμό μακριών σειρών ράβδων, βαρέων σωληνώσεων και εργαλείων, επιτρέποντας την ευελιξία και τη μείωση του χρόνου διακοπής λειτουργίας.

Συχνές ερωτήσεις:

Ε1: Για ποια μέθοδο γεώτρησης είναι βελτιστοποιημένο το JCD1200;
Α1: Το JCD1200 είναι κατασκευασμένο για γεώτρηση πυρήνα διαμαντιών wireline, συμβατό με τα πρότυπα HTW, NTW και BTW.

Ε2: Ποιο είναι το μέγιστο βάθος γεώτρησης;
Α2: Το μηχάνημα υποστηρίζει γεώτρηση πυρήνα έως και 1500 μέτρα με BTW, 1200 μέτρα με NTW και 500 μέτρα με HTW.

Ε3: Τι είδους κινητήρας τροφοδοτεί το μηχάνημα;
Α3: Ένας υπερτροφοδοτούμενος κινητήρας ντίζελ YUCHAI 140kW που λειτουργεί στις 2400 RPM τροφοδοτεί το JCD1200, εξασφαλίζοντας ισχυρή και σταθερή ροπή εξόδου στο πεδίο.

Ε4: Πόσο ισχυρό είναι το υδραυλικό σύστημα;
Α4: Το υδραυλικό σύστημα λειτουργεί σε πίεση 28 MPa και ροή 330 L/min, παρέχοντας συνεχή έλεγχο υψηλής πίεσης για απαιτητικές εργασίες γεώτρησης.

Ε5: Ποια είναι η διαδρομή τροφοδοσίας και η ικανότητα ανύψωσης;
Α5: Το μηχάνημα έχει διαδρομή τροφοδοσίας 3500mm, με ικανότητα ανύψωσης 30 τόνων και ώθησης 15 τόνων—ιδανικό για σχηματισμούς βαθιάς οπής, υψηλής αντίστασης.

Ε6: Ποια συστήματα ανύψωσης είναι διαθέσιμα;
Α6: Το JCD1200 περιλαμβάνει ένα σύστημα ανύψωσης διπλού σχοινιού:

Βοηθητικός εργάτης 1000kg για ράβδους και εργαλεία

Εργάτης βαρέως τύπου 8000kg για σωληνώσεις και μεγάλα φορτία

Ε7: Τι τύπος αντλίας λάσπης περιλαμβάνεται;
Α7: Χρησιμοποιεί μια αντλία λάσπης BW-200 υψηλής πίεσης ικανή για ροή 200 L/min και πίεση 10 MPa, κατάλληλη για ξέπλυμα βαθιάς οπής και αφαίρεση κομματιών.

Ε8: Είναι το μηχάνημα κατάλληλο για απομακρυσμένες τοποθεσίες;
Α8: Ναι. Η ενσωματωμένη υδραυλική γεννήτρια 11kW (χωρίς συντήρηση, μεταβλητής συχνότητας) παρέχει 220V/380V, καθιστώντας το μηχάνημα πλήρως αυτόνομο για απομακρυσμένες ή εκτός δικτύου εργασίες.

Ε9: Πόσο κινητό είναι το JCD1200;
Α9: Παρά το μέγεθός του, κινείται με 3,5 km/h και ανεβαίνει σε κλίσεις έως και 40°, υποστηρίζοντας την κίνηση σε τραχύ, ανώμαλο ή ορεινό έδαφος.

Ε10: Ποιες είναι οι διαστάσεις και το βάρος μεταφοράς;
Α10: Το μέγεθος μεταφοράς είναι 6000 × 2100 × 2400 mm και το μηχάνημα ζυγίζει περίπου 9,5 τόνους.
