Πλήρως υδραυλικός μηχανισμός τρυπανισμού επιφανείας για την έρευνα του πυρήνα του εδάφους

Περιγραφή του προϊόντος:

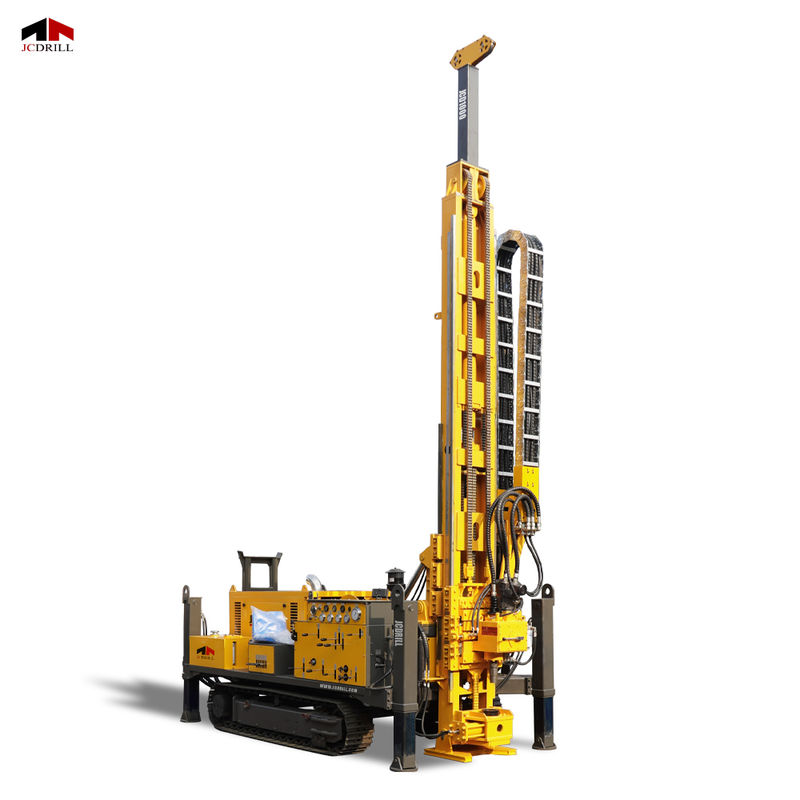

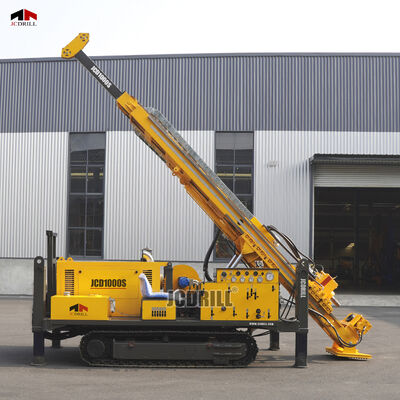

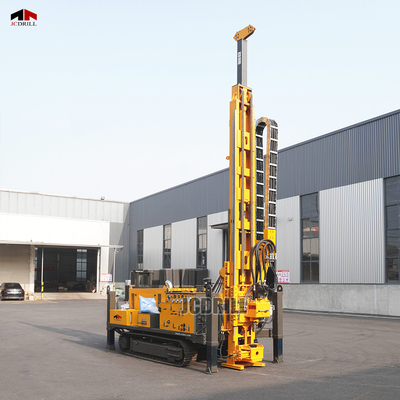

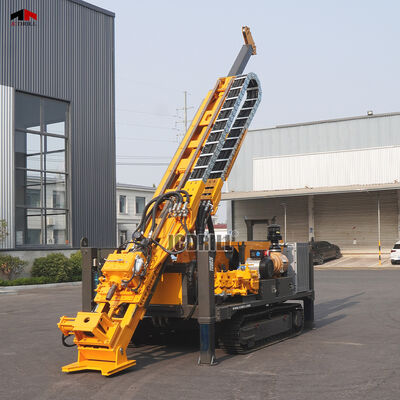

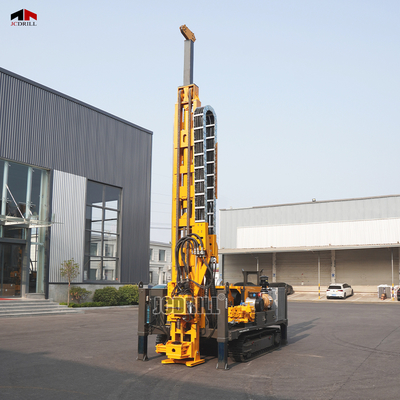

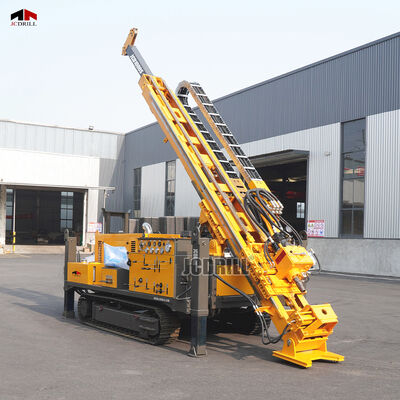

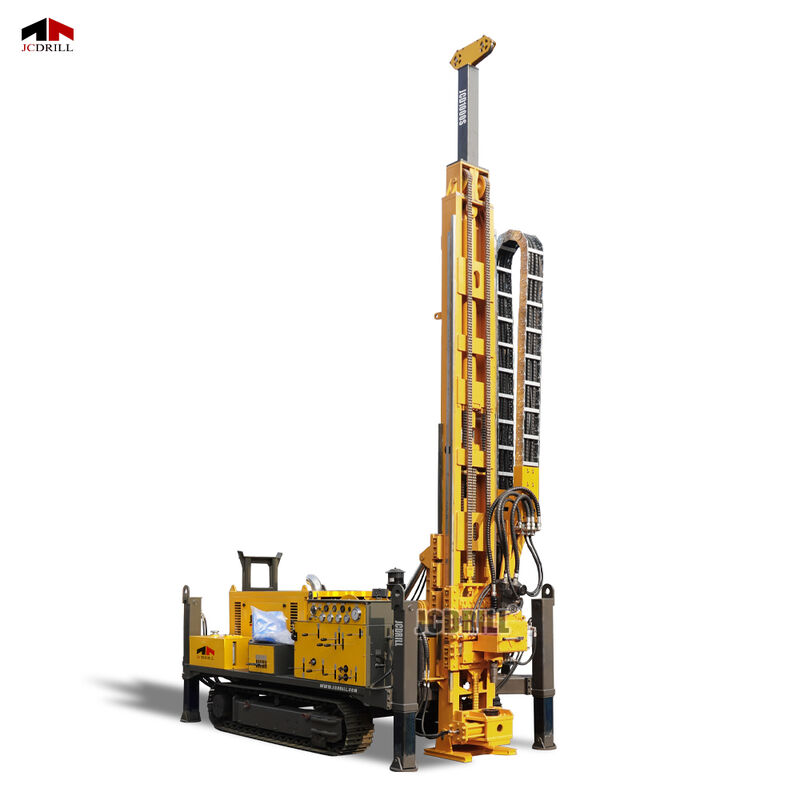

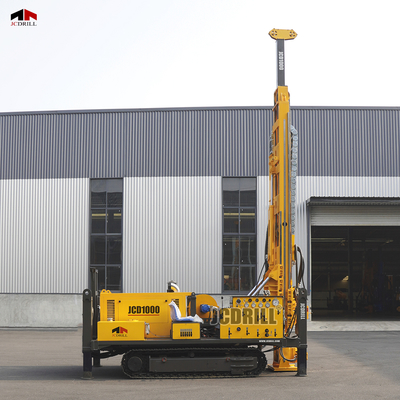

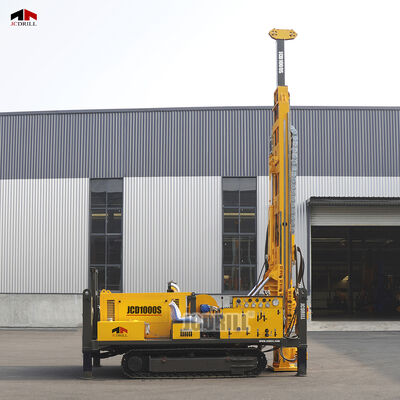

Το JCD1000 είναι σχεδιασμένο για έργα γεώτρησης που απαιτούν εξαιρετική ροπή, εκτεταμένη κίνηση και μακροχρόνια σταθερότητα.Αυτή η πλήρως υδραυλική συσκευή υποστηρίζει το HTWΜε έναν 118kW YUCHAI κινητήρα ντίζελ και υδραυλικό σύστημα υψηλής χωρητικότητας 300L/min που λειτουργεί σε 28MPa, παρέχει υψηλή ροπή,ομαλό έλεγχοΗ εξέδρα είναι εξοπλισμένη με ένα μονότμητο μίσθο που αγγίζει το έδαφος και επιτρέπει την αποτελεσματική ρύθμιση της γωνίας από 45° έως 90°.και διαθέτει παρατεταμένη στροφή τροφοδοσίας 3500 mm για μακροχρόνιες διαδρομές πυρήναΈνα ισχυρό σύστημα γεώτρησης με ροπή έως 3500Nm και ικανότητα άντλησης 28 τόνων εξασφαλίζει αποτελεσματική λειτουργία σε σχηματισμούς υψηλής αντίστασης.

Παράμετρος:

Χαρακτηριστικά:

>> Το JCD1000 ενσωματώνει έναν κινητήρα 118kW με τουρμποφόρτιση και ένα υδραυλικό σύστημα 300L/min, προσφέροντας ισχυρή, διαρκή απόδοση για βαθιές και συνεχείς εργασίες γεώτρησης.

>> Η στροφή τροφοδοσίας του 3500 mm και η ικανότητα ανύψωσης 28 τόνων παρέχουν εξαιρετικό έλεγχο και διείσδυση σε παχιά ή πολύπλοκα γεωλογικά στρώματα,Υποστηρίζοντας μακρές λειτουργίες ανάκτησης πυρήνα με λιγότερες διακοπές.

>> Ο συνδυασμός μιας αντλίας λάσπης BW-150 και ενός ανυψωτήρα σχοινιών 1100 μέτρων εξασφαλίζει σταθερό λούσιμο και αξιόπιστη ανύψωση κατά τη διάρκεια εκτεταμένων εργασιών γεώτρησης βαθιάς τρύπας.

>> Με διπλές λειτουργίες, ενσωματωμένη παραγωγή ενέργειας και δυνατότητες εδάφους μέχρι κλίση 40°, το JCD1000 είναι κατασκευασμένο για ευελιξία, αποτελεσματικότητα,και αντοχή στα πιο δύσκολα περιβάλλοντα γεωτρήσεων.

Εφαρμογές:

1Μεγάλης κλίμακας διερεύνηση βαθέων ορυκτών
Με μέγιστο βάθος έως και 1400 μέτρα, το JCD1000 είναι ιδανικό για την εξερεύνηση μεγάλων σωμάτων μεταλλεύματος σε σκληρούς ή μεταβλητούς σχηματισμούς, όπως κοιτάσματα χαλκού, χρυσού, σπάνιων γαιών και σιδήρου.

2- Γεωτεχνικές έρευνες
Κατάλληλο για βαθιές υποεπιφανειακές αξιολογήσεις σε χώρους φράγματος, σήραγγες, μελέτες θεμελιώδους δομής υψηλών κτιρίων και μελέτες σκοπιμότητας μεταλλευτικής εκμετάλλευσης υπόγεια, ειδικά όταν απαιτείται υψηλή ροπή.

3Εκτεταμένες εργασίες ανάκτησης πυρήνα
Η στροφή τροφοδοσίας 3500 mm υποστηρίζει μακρές, αδιάλειπτες διαδρομές πυρήνα, ελαχιστοποιώντας τον χρόνο που χάνεται για επαναλαμβανόμενη έλξη ράβδου και αυξάνοντας την αποτελεσματικότητα δειγματοληψίας σε βαθιές τρύπες.

4Δύσκολη ανάπτυξη εδάφους
Χάρη στην κινητικότητα 3,5 km/h και την ικανότητα αναρρίχησης 40°, το JCD1000 εκτελεί αξιόπιστα σε ορεινές, απομακρυσμένες ή τραχιά περιοχές, συμπεριλαμβανομένων δασικών ή οροπέδων.

5Αυτονομική Επιχείρηση Πεδίου.
Με χειροκίνητο και τηλεχειριστήριο, ενσωματωμένη υδραυλική γεννήτρια 11kW, και βαριά συστήματα, είναι ιδανικό για απομακρυσμένες τοποθεσίες όπου η ανεξάρτητη ενέργεια και ευέλικτος έλεγχος είναι απαραίτητες.

Γενικές ερωτήσεις:

Ε: Για ποιο είδος γεώτρησης έχει σχεδιαστεί το JCD1000;
Α1: Το JCD1000 έχει σχεδιαστεί για βαθιά γεωτρήσεις πυρήνων διαμαντιών με τη χρήση μεθόδων κορδέλασης καλωδίων με τρυπάνες HTW, NTW και BTW.

Ε2: Ποιο είναι το μέγιστο βάθος γεώτρησης του JCD1000;
Α2: Μπορεί να φθάσει έως και 1400 μέτρα με ράβδους BTW, 1100 μέτρα με NTW και 500 μέτρα με HTW.

Ε3: Ποιος κινητήρας τροφοδοτεί το JCD1000;
Α3: Η εξέδρα τροφοδοτείται από κινητήρα ντίζελ YUCHAI 118kW, που προσφέρει σταθερή και υψηλή ισχύ για απαιτητικές εργασίες γεώτρησης.

Ε4: Πόσο ισχυρό είναι το υδραυλικό σύστημα;
Α4: Το υδραυλικό σύστημα λειτουργεί σε πίεση 28 MPa με ροή 300 L/min, παρέχοντας ισχυρή και σταθερή απόδοση για όλες τις λειτουργίες γεώτρησης.

Ε5: Τι καθιστά το JCD1000 κατάλληλο για βαθιά γεώτρηση;
Α5: Η στροφή τροφοδοσίας 3500 mm, η ικανότητα άντλησης 28 τόνων και η ροπή έως 3500 Nm της ροπής του επιτρέπουν να λειτουργεί καλά σε έργα γεώτρησης με υψηλή αντίσταση και βαθύ πυρήνα.

Ε6: Ποια αντλία λάσπης και σύστημα ανύψωσης με σχοινί χρησιμοποιούνται;
Α6: Περιλαμβάνει μια αντλία λάσπης υψηλής πίεσης BW-150 (0-150 L/min, έως 7 MPa) και μια ανύψωση με σχοινί μήκους 1.100 μέτρων με χωρητικότητα ανύψωσης 1000 kg, ιδανική για λούσιμο και ανύψωση σε βαθιές τρύπες.

Ε7: Υπάρχει σύστημα γεννήτριας στο σκάφος;
Α7: Ναι. Το JCD1000 συνοδεύεται από μια υδραυλική γεννήτρια 11kW χωρίς συντήρηση μεταβλητής συχνότητας, που παρέχει 220V/380V βοηθητική ισχύ για εξ αποστάσεως χρήση στο πεδίο.

Ε8: Μπορεί να λειτουργεί σε ορεινό ή ανώμαλο έδαφος;
Α8: Ασφαλώς. Με ταχύτητα 3,5 χλμ/ώρα και κλίση αναρρίχησης 40°, η εξέδρα είναι σχεδιασμένη για ακατάστατο έδαφος και οδική κινητικότητα.

Ε9: Ποιο είναι το μέγεθος και το βάρος της εξέδρας μεταφοράς;
Α9: Οι διαστάσεις μεταφοράς της εξέδρας είναι 6000 × 2100 × 2400 mm και ζυγίζει περίπου 8,5 τόνους.
