Λεπτομέρειες:
|
| Αριθμό μοντέλου: | κεφάλι BQ βαρελιών πυρήνων | Τύπος: | Διπλό βαρέλι πυρήνων |
|---|---|---|---|
| Πρότυπα: | AQ BQ NQ HQ PQ | Όνομα προϊόντων: | Συνέλευση βαρελιών πυρήνων |
| Εφαρμογή: | Διάτρηση πυρήνων γραμμών καλωδίων | Χρώμα: | μαύρος |
| Συσκευασία: | Ξύλινη συσκευασία κιβωτίων | Σειρά: | Σειρά γραμμών Q καλωδίων DCDMA |
| Βάρος: | 13.70kg | Diamters: | Επειδή σειρά PC BC3 NC3 HC3 PC3 Τ NC HC |
| Μήκος: | 1.5m, 3m | ||
| Υψηλό φως: | εργαλεία διατρήσεων πυρήνων διαμαντιών συνελεύσεων βαρελιών,εργαλεία διατρήσεων πυρήνων διαμαντιών BQ,τρυπώντας με τρυπάνι συνέλευση βαρελιών πυρήνων διαμαντιών BQ |
||

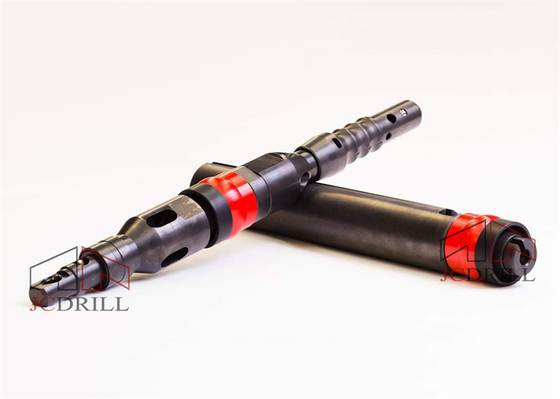

Σωλήνας Inner&outer συνελεύσεων βαρελιών πυρήνων διαμαντιών BQ και υπερανυψωμένος στο σύστημα καλωδιώσεων
>> Εισαγωγή
Μια καλωδίωση που αφαιρεί τον πυρήνα το σύστημα περιλαμβάνει τη συνέλευση βαρελιών πυρήνων και την υπερανυψωμένη συνέλευση. Η συνέλευση βαρελιών πυρήνων αποτελείται από την εσωτερική ομάδα σωλήνων και την εξωτερική ομάδα σωλήνων. Οι εσωτερικοί & εξωτερικοί σωλήνες έχουν το τυποποιημένο μήκος 1,5 μέτρων και 3 μέτρων.
Η επικεφαλής συνέλευση παρέχει: κλείνοντας με το μάνταλο και περιστρέφοντας spearpoint μηχανισμοί για να επιτρέψει στην εισαγωγή και την ανάκτηση της εσωτερικής συνέλευσης σωλήνων, μια συνέλευση ρουλεμάν για να επιτρέψει στον εσωτερικό σωλήνα για να παραμείνει στάσιμο και να αποφύγει τη ζημία δειγμάτων ενώ οι λειτουργούσες ενδείξεις τρυπώντας, ρευστής πίεσης και ρευστές βαλβίδες ελέγχου.
Όλες οι επικεφαλής συνελεύσεις ενσωματώνουν μια συνέλευση αποκλεισμένων βαλβίδων που παρέχει ένα σήμα ρευστής πίεσης στο χειριστή τρυπανιών όταν συμπιέζονται τα μέλη βαλβίδων, δείχνοντας έναν πλήρη ή παρεμποδισμένο εσωτερικό σωλήνα.
Η συνέλευση βαρελιών πυρήνων αποτελείται από τη inner-tube ομάδα ομάδας και εξωτερικός-σωλήνων. Η inner-tube ομάδα αποτελείται από: Επικεφαλής συνέλευση, εσωτερικός σωλήνας, περίπτωση ανυψωτών πυρήνων, ανυψωτής πυρήνων, δαχτυλίδι στάσεων.
Η inner-tube ομάδα συλλέγει το δείγμα πυρήνων κατά τη διάρκεια της διαδικασίας διάτρυσης και είναι ανεξάρτητη από την ομάδα εξωτερικός-σωλήνων. Η ομάδα εξωτερικός-σωλήνων αποτελείται από το υπόλοιπο των τμημάτων βαρελιών πυρήνων:
Σύζευξη κλειδώματος, σύζευξη προσαρμοστών, εξωτερικός σωλήνας.
Η ομάδα εξωτερικός-σωλήνων παραμένει πάντα στο κατώτατο σημείο της τρύπας και στεγάζει τη inner-tube ομάδα κατά τη διάρκεια της διαδικασίας διάτρυσης.
| Διπλή επιφάνεια σωλήνων | ||||
| Μέγεθος (τρυπάνι εξερεύνησης επιφάνειας) | Μετρικό σύστημα (χιλ.) | Αυτοκρατορικό σύστημα (μέσα) | ||
| Διάμετρος τρυπών | Διάμετρος πυρήνων | Διάμετρος τρυπών | Διάμετρος πυρήνων | |
| BQ | 60 | 36.4 | 2.36 | 1.43 |
| NQ | 75.7 | 47.6 | 2.98 | 1.88 |
| HQ | 96.1 | 63.5 | 3.78 | 2.5 |
| PQ | 122.7 | 85 | 4.83 | 3.34 |
| Τριπλή επιφάνεια σωλήνων | ||||
| NQ3 | 75.7 | 45 | 2.98 | 1.78 |
| HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
| PQ3 | 122.7 | 83 | 4.83 | 3.27 |
>> Επικεφαλής διάγραμμα δομών συνελεύσεων BQ
| ID# | Στοιχείο | Decription | Μονάδα | Βάρος (κλ) |
| 1-25 | Επικεφαλής συνέλευση | BQ-TKZC | Σύνολο | 5.06 |
| 1 | Αιχμή λόγχης | BQ-tk-LMT | PC | 0,20 |
| 2 | Άνοιξη ανασχετικών συσκευών | BQ-tk-DWTH | Ομάδα | 0,01 |
| 3 | Καρφίτσα ανασχετικών συσκευών | BQ-tk-DWX | Ομάδα | 0,02 |
| 4 | Βάση σημείου αιχμών λόγχης | BQ-tk-MTZ | PC | 0,45 |
| 5 | Σύρτης που αποσύρει την περίπτωση | BQ-tk-HSG | PC | 0,9 |
| 6 | Καρφίτσα άνοιξη | TXX-11*26 | PC | 0,01 |
| 7 | Καρφίτσα άνοιξη (2) | TXX-10*42 | PC | 0,02 |
| 8 | Άνοιξη συρτών | BQ-tk-ZH | PC | 0,01 |
| 9 | Σύρτης (2) | BQ-tk-TKB | PC | 0,16 |
| 10 | Καρφίτσα άνοιξη | TXX-10*32 | PC | 0,01 |
| 11 | Καρφίτσα άνοιξη | TXX-6*35 | Ζευγάρι | 0,01 |
| 12 | Βάση συρτών | BQ-tk-TKZ | PC | 0,03 |
| 13 | Ανώτερο σώμα συρτών | BQ-tk-TKJ | PC | 0,6 |
| 14 | Προσγειωμένος ώμος | BQ-tk-XGH | PC | 0,07 |
| 15 | Χαμηλότερο σώμα συρτών | BQ-tk-XGJT | PC | 0,5 |
| 16 | Locknut Stover | BQ-tk-TJLM | PC | 0,05 |
| 17 | Άξονας | BQ-tk-ZZ | Ομάδα | 0,6 |
| 18A | Αποκλεισμένη βαλβίδα σκληρή | BQ-tk-FP | PC | 0,02 |
| 18B | Αποκλεισμένη βαλβίδα μαλακή | BQ-tk-FP-χ | PC | 0,02 |
| 19 | Πλυντήριο ρύθμισης (2) | BQ-tk-JGD | PC | 0,1 |
| 20 | Συμπεριφορά (2) | Zc-51203 | PC | 0,1 |
| 21 | Δακτύλιος αξόνων | BQ-tk-ZCZ | PC | 0,45 |
| 22 | Άνοιξη συμπίεσης | BQ-tk-ZZTH | PC | 0,01 |
| 23 | Πλυντήριο | BQ-tk-DP | PC | 0,01 |
| 24 | Self-locking καρύδι | Zslm-M16 | PC | 0,01 |
| 25 | Εσωτερικός σωλήνας ΚΑΠ | BQ-tk-NGJTZC | PC | 0,78 |
| 25A | Εσωτερικός σωλήνας ΚΑΠ | BQ-tk-NGJTZC | PC | 0,7 |
| 25B | Συναρμολόγηση λιπών | ZYZ-M6*1 | PC | 0,01 |
| 25C | Σφαίρα | GQ-22 | PC | 0,04 |
| 25D | Σώμα βαλβίδων αντεπιστροφής | BQ-tk-FYG | PC | 0,04 |
