Λεπτομέρειες:
|
Αριθμό μοντέλου: | JRC500 | Εφαρμογή: | RC αντίστροφη διάτρηση κυκλοφορίας |
---|---|---|---|
Βάθος διάτρυσης: | 500m | Τρυπώντας με τρυπάνι διάμετρος: | 105350mm |
Ράβδος τρυπανιών: | 3000mm | Σκληρότητα βράχου: | F=8-16 |
Ταχύτητα περιστροφής: | 0-100rpm | Πίεση εργασίας: | 1.05-2.4Mpa |
Κατανάλωση αέρα: | 11.3-21 Μ ³ /min | Κτύπημα τροφών: | 3.66m |
Περιστροφική ροπή: | 850010000N.m | Συλλέκτης σκόνης: | Υγρός & ξηρός προαιρετικός |
Πίσω ικανότητα τραβήγματος: | 28Ton | όνομα: | η υδραυλική Dth διαδρομή 500m τοποθέτησε την αντίστροφη εγκατάσταση γεώτρησης διατρήσεων κυκλοφορίας |
Υψηλό φως: | dth αντίστροφη εγκατάσταση γεώτρησης διατρήσεων κυκλοφορίας,τοποθετημένη διαδρομή rc εγκατάσταση γεώτρησης διατρήσεων,εγκατάσταση γεώτρησης διατρήσεων κυκλοφορίας 500m αντίστροφη |

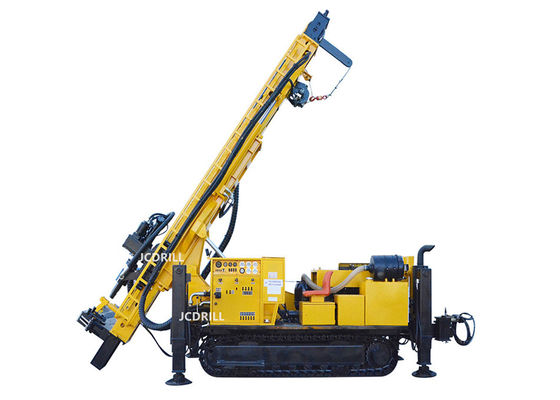

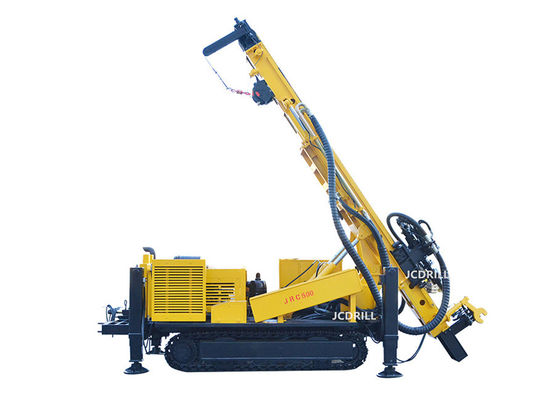

JRC500 η υδραυλική διαδρομή DTH η αντίστροφη εγκατάσταση γεώτρησης διατρήσεων μεταλλείας κυκλοφορίας rc
Η διάτρηση rc πρόκειται να χρησιμοποιήσει ένα πνευματικό σφυρί για να οδηγήσει ένα κομμάτι τρυπανιών χάλυβα βολφραμίου για να σπάσει το σχηματισμό βράχου. Ένα πνευματικό εναλλάσσοντας έμβολο κάλεσε επανειλημμένα ένα σφυρί, το οποίο οδηγεί με τη σειρά ένα κομμάτι τρυπανιών χάλυβα βολφραμίου που χρησιμοποιείται για να σπάσει τη σκληρή ροκ. Όταν ο συμπιεσμένος αέρας εκρήγνυται, η απόκλιση πίεσης θα παραγάγει μια αντίστροφη κυκλοφορία, έτσι ώστε τα μοσχεύματα θα εισαγάγουν τον εσωτερικό σωλήνα πρός τα πάνω. Όταν τα μοσχεύματα φθάνουν στο έδαφος, συνδέονται με το διαχωριστή κυκλώνων μέσω μιας μάνικας για τη μείωση δειγμάτων, και έπειτα τις πτώσεις δειγμάτων στην τσάντα δειγμάτων από το κατώτατο άνοιγμα. Αυτές οι τσάντες δειγμάτων είναι μαρκαρισμένες με τη θέση και το βάθος των συλλεχθε'ντων δειγμάτων και μπορούν να μεταφερθούν άμεσα στο εργαστήριο για την ανάλυση.
Εφαρμογή
JRC500 που η αντίστροφη εγκατάσταση γεώτρησης διατρήσεων κυκλοφορίας είναι νέα μια για πολλές χρήσεις, υψηλής απόδοσης, προστασία του περιβάλλοντος, εγκατάσταση γεώτρησης πολυ-διαδρομή-τύπων, που χρησιμοποιεί την πιό πρόσφατη ξένη αερίου τεχνολογία διάτρυσης κυκλοφορίας ανελκυστήρων αντίστροφη, σκόνη βράχου μπορεί να συλλεχθεί αποτελεσματικά μέσω ενός συλλέκτη σκόνης για να αποφύγει την περιβαλλοντική ρύπανση. Μπορείτε επίσης να συλλέξετε τον υποβάλλοντας σε διαδικασία αποχωρισμού σκουριάς διαχωριστή κυκλώνων μπορείτε να χρησιμοποιηθείτε στο γεωλογικό ερευνώντας τμήμα ανάλυσης δειγματοληψίας. Είναι μια γεωλογική διάτρηση εξερεύνησης, φρεάτια διατρήσεων, φρεάτια ελέγχου, κλιματισμός αντλιών θερμότητας επίγειας πηγής και άλλη βαθιά τρύπα της επιλογής για τον εξοπλισμό.
Η εγκατάσταση γεώτρησης διατρήσεων μπορεί να χρησιμοποιηθεί σε ποικίλο συμπιεσμένο αέρα στην αντίστροφη διάτρηση κυκλοφορίας επίγειων τρυπών. Το ανυψωτικό σύστημα, η αποζημίωση οδηγών, η εκφόρτωση σωλήνων τρυπανιών φόρτωση και, η περιστροφή και η τροφή, τα πόδια, το βαρούλκο, περπατώντας και άλλο σύστημα για να επιτύχει όλο το υδραυλικό σύστημα για να μειώσει σημαντικά την ένταση εργασίας και να βελτιώσει την αποτελεσματικότητα και την ποιότητα της κατασκευής.
Specifiction
1 | Γεωλογία που τρυπιέται με τρυπάνι | Όλα τα είδη | |
2 | Τρυπώντας με τρυπάνι τύπος | DTH & RC | |
3 | Σύστημα και λειτουργία τρυπανιών | Υδραυλικός | |
4 | Διάμετρος τρυπών | χιλ. | Φ90-Φ400 |
5 | Βάθος τρυπών | μ | 500 |
6 | Ροπή περιστροφής | KN | 85-100 |
7 | Ταχύτητα περιστροφής | περιστροφή/λεπτό | 0-80 1$ο εργαλείο |
0-160 2$ο Ger | |||
8 | Διάμετρος σωλήνων τρυπανιών | χιλ. | 76/89/114 |
9 | Μήκος σωλήνων τρυπανιών | χιλ. | 4/4500 |
10 | Μέγιστη ταχύτητα τροφών | M/min | 18 |
11 | Μέγιστη ταχύτητα ανύψωσης | M/min | 5-20 |
12 | Κτύπημα τροφών | χιλ. | 3400 |
13 | Μέγιστη δύναμη ανύψωσης | Τ | 28 |
14 | Δύναμη ανύψωσης του κύριου βαρούλκου (προαιρετικού) | Τ | 4 |
15 | Δύναμη ανύψωσης του ανελκυστήρα | Τ | 1.5 |
16 | Ύψος ανύψωσης του βαρούλκου εργαλείων | μ | 100 |
17 | Τύπος μηχανών diesel | CUMMINS | |
18 | Εκτιμημένη δύναμη αλόγων | KW | 180 |
19 | Ηλεκτρικό σύστημα | Βολτ | 24 |
20 | Τύπος συμπιεστών | Περιστροφικές βίδα/κινητή περιουσία | |
21 | Πίεση που απαιτείται | MPA | 1.05-4.5 |
22 | Κατανάλωση αέρα | μ ³ /min | 16-60 |
23 | Καθαρό βάρος | Τ | 13 |
24 | Μήκος ναυτιλίας | χιλ. | 7550 |
25 | Πλάτος ναυτιλίας | χιλ. | 2260 |
26 | Ύψος ναυτιλίας | χιλ. | 2700 |
27 | Επίγεια εκκαθάριση | χιλ. | 300 |
28 | Όγκος της ροής | χιλ. | 20 |
Χαρακτηριστικά
1: Το τοποθετημένο μηχανή υδραυλικό σύστημα diesel, όλο το σύστημα περιλαμβάνει το περπάτημα, περιστροφή, τροφή, ανύψωση, πόδι, ανύψωση, σύστημα αποζημιώσεων, η αλλαγή ράβδων είναι υδραυλική.
2: Η αντίστροφη εργασία συστημάτων κυκλοφορίας μαζί με την τεχνολογία DTH, provice αεροσυμπιεστών πίεσε τον αέρα για τον αντίκτυπο και η σκόνη συλλέγει.
3. Κατά τη διάρκεια της εργασίας, χρησιμοποιήστε το αντίστροφο σφυρί κυκλοφορίας, διπλός σωλήνας, ο πιεσμένος αέρας εισάγεται μεταξύ του σωλήνα δύο και της σκόνης έξω από τον εσωτερικό σωλήνα.
4. Επίσης είναι διαθέσιμο στο θετικό κυκλοφορίας εργαλείο διατρήσεων χρήσης κανονικό.
5. Το σύστημα εργασίας που αποτελείται από το σύστημα τροφών, οδηγός (ιστός), περιστροφικό κεφάλι, σύστημα αποζημιώσεων, centralizer, ανταλλαγή ράβδων cystem, που τυλίγει και ούτω καθεξής.
6. Η πίεση αξόνων, ταχύτητα τροφών, περιστροφική ταχύτητα είναι διευθετήσιμη.
7. Το σύστημα περπατήματος είναι ένα σύστημα μόνος-περπατήματος, convient για την κίνηση, η οποία θα μπορούσε να εγκαταστήσει τέσσερα που υδραυλικό πόδι, όταν δεν χρειάζεται το φορτίο στο φορτηγό, αυτό επάνω, αυτό μπορεί να φορτώσει στο φορτηγό άμεσα.
8. Υδραυλική χρήση ποδιών τέσσερα για τη συντήρηση η ισορροπία της διάτρησης κατά τη διάρκεια της εργασίας.
9. Το υπο- τύλιγμα θα μπορούσε ανυψώνοντας το εργαλείο διατρήσεων Max.1ton, θα μπορούσε επίσης να βοηθήσει στην αλλαγή ράβδων.
10.The ο οδηγός (ιστός) θα μπορούσε εργαζόμενος σε 45°-90°, ο οδηγός έχει ένα σύστημα επέκτασης, τα οποία εξασφαλίζουν ότι ο οδηγός θα μπορούσε κινούμενος προς την επιφάνεια διάτρυσης, η ισορροπία του οδηγού.
11. Gradienter, ετικέτα γωνίας και centralizer για να εξασφαλίσει την ακρίβεια ακρίβειας της τρύπας.
12. Το σύστημα αέρα έχει ένα ειδικό σύστημα λίπανσης στη λίπανση του σφυριού για να επεκτείνει τη ζωή υπηρεσιών.
