Λεπτομέρειες:
|
| Τύπος κίνησης: | Ρυμουλκό που τοποθετείται | Βάθος διάτρυσης: | 150m |
|---|---|---|---|
| Διάτρυση Dia: | 90-200 | Μέθοδος διάτρυσης: | Διάτρηση DTH&Mud |
| ΣΩΛΗΝΑΣ ΤΡΥΠΑΝΙΩΝ: | 89/76 χιλ. Χ 2 μ | Δύναμη μηχανών: | 45KW |
| Ροπή περιστροφής: | 2232 NM | Σηκώστε: | 8 τόνος |
| Διάσταση: | 4540X1750X1900mm | Βάρος: | 2200kg |
| Υψηλό φως: | νερό θεμελιώσεων εξοπλισμού,νερό εξοπλισμός γεωτρήσεων γεωτρήσεων |
||
τρυπώντας με τρυπάνι τοποθετημένη ρυμουλκό εγκατάσταση γεώτρησης διατρήσεων λάσπης 150m DTH με το diesel 45KW
Εφαρμογή

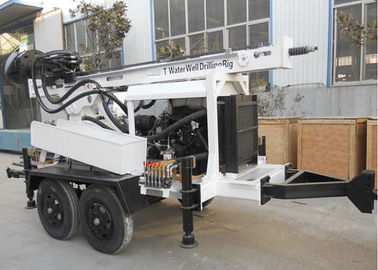

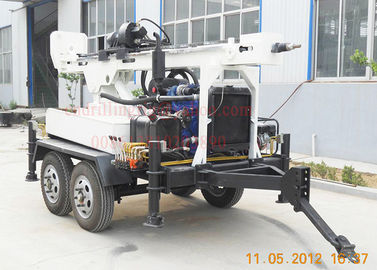

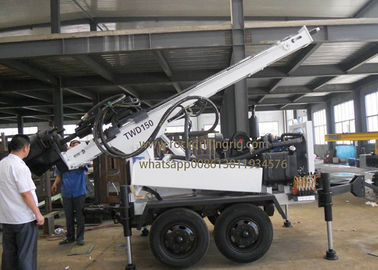

Το υδραυλικό ρυμουλκό TWD150 τοποθέτησε την εγκατάσταση γεώτρησης διατρήσεων φρεατίων νερού που τοποθετήθηκε επάνω σε ένα οδικό ρυμουλκό 2 ροδών και που χτίστηκε σε όλες τις -διαιρετά χαρακτηριστικά γνωρίσματα ολισθήσεων και κοινή σχεδίαση.
Ο φορητός τρυπώντας με τρυπάνι εξοπλισμός φρεατίων νερού είναι η δημοφιλέστερη συνεδρίαση των μηχανών οι περισσότερες απαιτήσεις για μια μηχανή διατρήσεων συνδυασμού ικανή να ολοκληρώσει τις αγροτικές τρύπες παροχής νερού στα ιζήματα και τη σκληρή ροκ, η μηχανή διατρήσεων φρεατίων νερού που ζυγίζει περίπου 2100 κλ που επιτρέπει σε το για να τραβεί από μια επανάληψη που συσκευάζεται με τα χαρακτηριστικά γνωρίσματα.
Χαρακτηριστικά
TWD150 συνδυάζει ένα εν πλω πακέτο δύναμης, μια αποθήκευση σωλήνων τρυπανιών και μια αντλία αφρού σε ένα ενιαίο ρυμουλκό αξόνων. Αυτό αποτελεί για έναν γρήγορο - σύνολο στις περισσότερες θέσεις και είναι μια ιδανική για πολλές χρήσεις εγκατάσταση γεώτρησης για πολλές διαδικασίες διάτρυσης φρεατίων νερού.
TWD150 χτίζει την αντλία λάσπης σε αυτήν την υψηλή επικεφαλής αντλία μπορεί να τρυπήσει βαθύτερο γρηγορότερο με τρυπάνι από τις εναλλακτικές τοποθετημένες ολίσθηση φυγοκεντρικές αντλίες λάσπης και παίρνει τη δύναμή του άμεση από το πακέτο δύναμης ρυμουλκών.
Προδιαγραφή
| Αριθ. | Περιγραφή | TWD150 |
| 1 | Γεωλογία που τρυπιέται με τρυπάνι | Όλα τα είδη |
| 2 | Βάθος τρυπανιών | 0-150 μ |
| 3 | Τρυπώντας με τρυπάνι διάμετρος | 90 - 200mm |
| 4 | Σύστημα και λειτουργία τρυπανιών | Υδραυλικός |
| 5 | Συνέλευση εγκαταστάσεων γεώτρησης | 1 πλήρης μονάδα, κύρια μηχανή - που οδηγείται |
| 6 | Κινητικότητα | τετράτροχο διαδοχικό οδικό ρυμουλκό |
| 7 | Μεταφορά | Ρυμουλκημένος από την επανάλειψη ή το ελαφρύ φορτηγό |
| 8 | Σωλήνας τρυπανιών (διάμετρος Χ μήκος) | 60/76 χιλ. Χ 2 μ |
| 9 | Αντλία λάσπης | 400 λ/λ @ προοδευτική αντλία 6 φραγμών |
| 10 | Αντλία αφρού | Υδραυλική οδηγημένη, τοποθετημένος στην εγκατάσταση γεώτρησης |
| 11 | Βάρος | 2177 κλ |
| ROTARYHEAD&FEED ΣΥΣΤΗΜΑ | ||
| 12 | Τοπ επικεφαλής κίνηση από έναν υδραυλικό κύλινδρο μέσω της βαρέων καθηκόντων αλυσίδας. | |
| 13 | Ροπή περιστροφής | 2232 NM |
| 14 | Ταχύτητα | 0 - 34 περιστροφές/λεπτό. |
| 15 | Επικεφαλής ταξίδι | 2,25 μέτρο |
| 16 | Σηκώστε την ικανότητα | 3813,09 κλ. |
| 17 | Σηκώστε την ταχύτητα-αργή τροφή | 1,22 μέτρο/λ. |
| 18 | Σηκώστε την ταχύτητα-γρήγορη τροφή | 12,26 μέτρο/λ. |
| 19 | Pull-down ταχύτητα-αργή τροφή | μέτρο του 0-1.88/λ. |
| 20 | Pull-down ταχύτητα-γρήγορη τροφή | 0- 16,90 μέτρο/λ. |
| ΜΗΧΑΝΗ DIESEL | ||
| 21 | Δύναμη | 45KW |
| 22 | ΠΡΟΤΥΠΟ | YC2115 |
| ΣΩΛΗΝΑΣ ΤΡΥΠΑΝΙΩΝ | ||
| 23 | Μήκος σωλήνων τρυπανιών | 2,00 μέτρο |
| 24 | Διάμετρος σωλήνων τρυπανιών | 76 χιλ. |
| 25 | Νήμα | 2 3/8 ΚΑΝΟΝΙΣΜΟΣ νεαρός δικυκλιστής API |
| 26 | Ταχύτητα πακέτων δύναμης | 3000 περιστροφές/λεπτό. |
| 27 | Πακέτο δύναμης φορτίων | μέγιστα 47 HP. |
| ΑΝΤΛΙΑ ΛΑΣΠΗΣ | ||
| 28 | Ικανότητα ροής | 400 λίτρο/λ. |
| 29 | Μέγιστη πίεση εργασίας | φραγμός 6 |
| ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ | ||
| 30 | Υδραυλική ικανότητα δεξαμενών | 140 λίτρο |
| ΣΤΑΘΕΡΟΠΟΙΗΣΗ JACK | ||
| 31 | 2 μπροστινοί γρύλοι και 2 οπίσθιοι γρύλοι. | |
| 32 | Άντεξε | 80 χιλ. |
| 33 | Κτύπημα | 480 χιλ. |
| ΣΥΣΤΗΜΑ ΑΕΡΑ | ||
| 34 | Lubricator του venturi-τύπου για τα τρυπάνια κάτω-ο-τρυπών. | |
| 35 | Μέγιστη πίεση | φραγμός 40 |
| 36 | Ικανότητα δεξαμενών πετρελαίου | 8 λίτρο |
| ΔΙΑΣΤΑΣΕΙΣ | ||
| 37 | Γενικό μήκος | 4540 χιλ. |
| 38 | Γενικό πλάτος | 1750 χιλ. |
| 39 | Γενικό ύψος | 1900 χιλ. |
