Λεπτομέρειες:
|
Αριθμό μοντέλου: | AK120 | Σκληρότητα βράχου τρυπανιών: | F=6-20 |
---|---|---|---|
Τύπος: | Περιστροφική εγκατάσταση γεώτρησης διατρήσεων | Χρήση: | Διάτρηση αγκύρων, κατασκευή |
Βάθος διάτρυσης: | 120m | Τρυπώντας με τρυπάνι διάμετρος: | 90250mm |
Κατανάλωση αέρα: | 16-40m3/min | Μήκος σωλήνων διάτρυσης: | 1500mm |
Σειρά γωνίας τρυπών: | 0-360° | Περιστροφική ταχύτητα: | 30-80 R/min |
Περιστροφική ροπή: | 350010000N.m | Τάση: | 12V |
Δύναμη: | 37kw | Βάρος: | 300kgs |
Υψηλό φως: | η αντιολισθητική αλυσίδα τοποθέτησε την εγκατάσταση γεώτρησης τρυπανιών,εγκατάσταση γεώτρησης διατρήσεων αγκύρων |
80 - 120 μ τρυπώντας με τρυπάνι τρυπώντας εξοπλισμός τοπ Drive βάθους διπλός για τις τρύπες AK120 σωρών αγκύρων μεγάλων διαμέτρων
Engine&electric κίνηση μηχανών diesel διαθέσιμη
Εφαρμογή

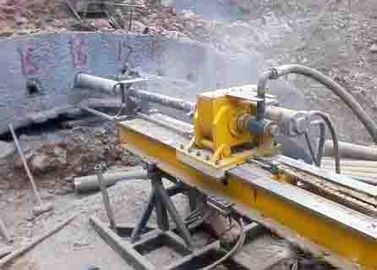

AK120 η εγκατάσταση γεώτρησης διατρήσεων εφαρμοσμένης μηχανικής αγκύρων είναι μια πλήρης υδραυλική χρησιμοποιημένη μηχανή διατρήσεων διπλός-τοπ δύναμης κίνησης επικεφαλής. Χρησιμοποιείται ευρέως για να τρυπήσει τις μεγάλες τρύπες καλωδίων αγκύρων αξίωσης, τις τρύπες σωρών αγκύρων μεγάλων διαμέτρων και να εμποτίσει τις τρύπες στη δευτερεύουσα κλίση των προγραμμάτων σταθμών, οδών ταχείας κυκλοφορίας ή σιδηροδρόμων υδραυλικής ισχύος, καθώς επίσης και των μικρών τρυπών κ.λπ. με τρυπάνι σωρών ιδρύματος μεγέθους.
Χαρακτηριστικά
1. Το διπλός-τοπ κεφάλι δύναμης κίνησης πραγματοποιεί τις διάφορες μεθόδους διάτρυσης, όπως:
2. Κατά μιας τρύπας στην παχύτερες (30~50 μ) σπασμένες ζώνη ή τις σωρείες, του οπίσθιου κεφαλιού δύναμης που συνδέεται διάτρυση με το εσωτερικό εργαλείο διατρήσεων και το σφυρί DTH, για να πραγματοποιήσει την περιστροφική διάτρηση κρούσης, εν τω μεταξύ, μπροστινό την κεφάλι δύναμης περιστρέφεται το περίβλημα συνέχειας για την προστασία του τοίχου τρυπών.
3. Κατά να τρυπήσει μια τρύπα στον ασυνάρτητο σχηματισμό κάλυψης, το στρώμα κινούμενων άμμων ή το στρώμα βούρκου, τα εσωτερικά εργαλεία χρήσης εργαλείων διατρήσεων περιστροφικά συμβατικά ή τα μακριά εργαλεία διατρήσεων τρυπανιών, με τρυπάνι εν τω μεταξύ, το μπροστινό κεφάλι δύναμης περιστρέφεται το περίβλημα συνέχειας για την προστασία του τοίχου τρυπών.
4. Κατά διάτρυση μιας τρύπας στον άθικτο σχηματισμό, μόνο μια τη δύναμη επικεφαλής χρησιμοποιείται για τη συνηθισμένη περιστροφική διάτρηση ή την κρούση-περιστροφική διάτρηση.
5. Χαρακτηρίζει την υψηλή ικανότητα ανελκυστήρων και τη ροπή παραγωγής, την ισχυρή λύνοντας δυνατότητα ατυχήματος και την υψηλή αποδοτικότητα διατρήσεων.
6. Πραγματοποιεί τη μηχανοποίηση να αναλύσει ράβδων και περιβλημάτων, όπως εξόπλισε με το σφιγκτήρα και τη μηχανή ξεμπλοκαρίσματος, έτσι μπορεί σημαντικά να μειώσει τη δύναμη εργασίας και να αυξήσει την αποδοτικότητα εργασίας.
7. Η δομική μονάδα και το συνδυασμένο σχέδιο δομών καθώς επίσης και το δίδυμο σύστημα υδραυλικών αντλιών υιοθετούνται στη μηχανή, έτσι χαρακτηρίζει το καλό disassembility, το κατάλληλο μοντάρισμα και να κατεβεί, και ιδιαίτερα κατάλληλος για στις ενοχλητικές περιοχές βουνών κυκλοφορίας.
Προδιαγραφή
Βάθος διάτρυσης | 120 ~ 80m |
Τρυπώντας με τρυπάνι διάμετρος | ¢ 110 ~ ¢ 250mm |
Επικεφαλής αποζημίωση δύναμης πριν από το ταξίδι | 400mm |
Εμβύθιση διάτρυσης | -10 ~ 90 ° |
Επικεφαλής ταχύτητα δύναμης | μετά από το κεφάλι 3 ~ 130r/λ. δύναμης πριν από το κεφάλι 3 ~ 22r/λ. δύναμης |
Επικεφαλής μέγιστη ροπή δύναμης | δύναμη μετά από τη δύναμη επικεφαλής 3500Nm πρώιν αρχηγό 10000Nm |
Επικεφαλής κτύπημα δύναμης | 1500mm |
κτύπημα ολίσθησης ιστών | 600mm |
Συνιστώμενες προδιαγραφές τρυπανιών | ¢ 89 × 1000 ¢ 114 × 1000 |
Συνιστώμενες προδιαγραφές περιβλήματος | ¢ 168 × 1000 ¢ 178 × 1000 ¢ 194 × 1000 |
επικεφαλής ικανότητα τροφών δύναμης | δύναμη ανύψωσης 100KN πίεση 52KN αύξησης |
στιγμή δεσμών περιβλήματος | 15KNm |
Τύπος μηχανών | Y180l-4 × 2 |
Συνολική δύναμη | 44KW |
εκτιμημένη πίεση υδραυλικών συστημάτων | 18Mpa |
Συνολική μάζα εγκαταστάσεων γεώτρησης | 2500Kg |
μέγιστη ποιότητα αποσύνθεσης | 400Kg |
Διάσταση οικοδεσποτών | Λ × W × Χ 3500 × 1200 × 1600MM |
Παράδοση Packing&
Υπηρεσία
Στο σύστημα υπηρεσιών μετέπειτα πωλήσεών μας, καθιερώνουμε το τέλειο σύστημα ελέγχου αυστηρά σύμφωνα με ISO-9000 σειρές, σε αυτό το σύστημα, η ημερομηνία και το πρόβλημα τεχνολογίας λύνουν τη λύση και τα προληπτικά μέτρα θα παρασχεθούν σε οποιαδήποτε διατηρούν το πρόγραμμα, όλα τα ανταλλακτικά θα χρησιμοποιηθούν στα νέα προϊόντα cOem με τις οδηγίες εγκαταστάσεων, τον κατάλογο συσκευασίας, την επιμόρφωση του κατασκευαστή, τον τίτλο σπουδών και το πιστοποιητικό εξουσιοδότησης
