Λεπτομέρειες:
|
| Όρος: | Νέος | Τύπος δύναμης: | Ηλεκτρικός κινητήρας |
|---|---|---|---|
| Βάθος διάτρυσης: | 150m | Τρύπα Dia: | 3747mm |
| Ροπή παραγωγής: | 72275N.M | Ταχύτητα περιστροφής: | 500-1700 περιστροφή/λεπτό |
| Dia ράβδων: | 33/43mm | ΜΗΚΟΣ ΣΩΛΗΝΩΝ ΤΡΥΠΑΝΙΩΝ: | 1500mm |
| Πλήρης κάτω ικανότητα: | kn 30 | Δύναμη μηχανών: | 380V/18.5 KW |
| Πίεση αντλιών λάσπης: | 3 MPA | Βάρος: | 500 κλ |
| Χρώμα: | Προσαρμοσμένος | Διάσταση-ιστός: | 1700*400*300mm |
| Υψηλό φως: | μηχανή διατρήσεων πυρήνων,υδραυλική μηχανή διατρήσεων πυρήνων |
||

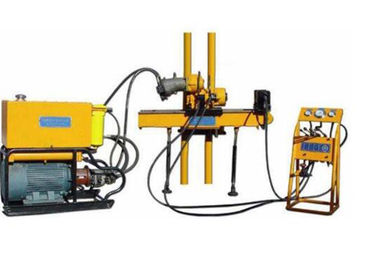

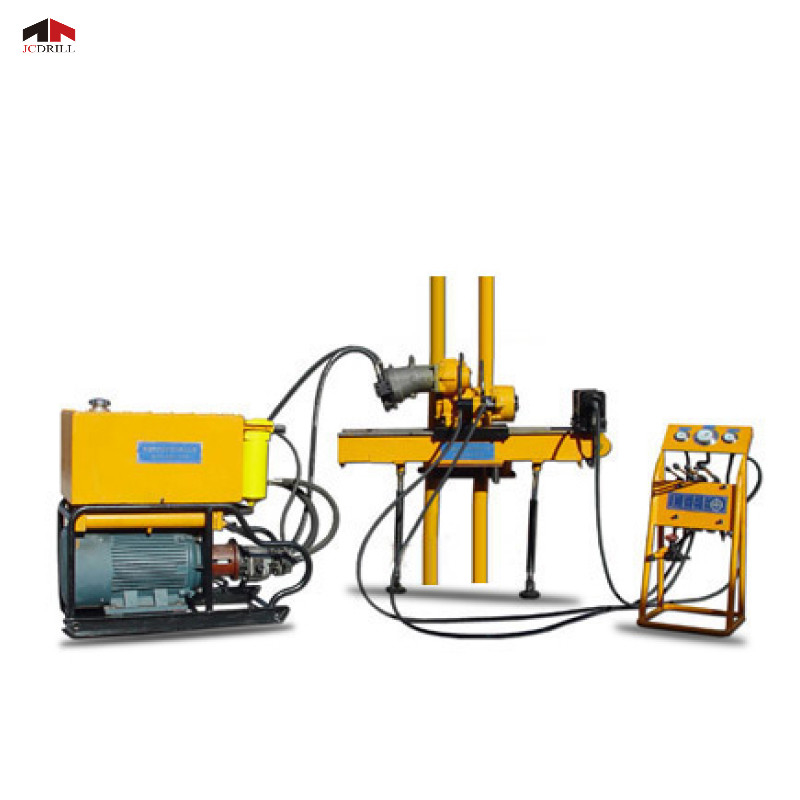

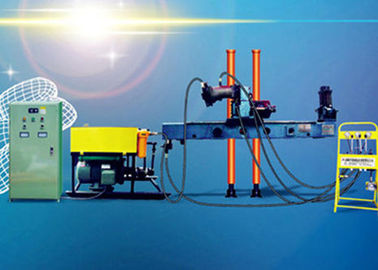

ηλεκτρικός κινητήρας μηχανών διατρήσεων πυρήνων 150M πλήρης υδραυλικός για το πρόγραμμα σηράγγων
Εφαρμογή
Η εγκατάσταση γεώτρησης διατρήσεων πυρήνων σηράγγων, μαζί με μια ιδιαίτερη αντλία, είναι το κύριο συστατικό του τρυπώντας με τρυπάνι εξοπλισμού σηράγγων. Η αντλία είναι η ίδια με αυτήν που χρησιμοποιείται επάνω από το έδαφος. Εντούτοις, υπάρχει κάποια ειδική απαίτηση για την εγκατάσταση γεώτρησης διατρήσεων πυρήνων σηράγγων. Αποτελείται από τέσσερα μέρη: η κύρια μηχανή, η πλατφόρμα ελέγχου, η μονάδα ισχύος και το πετρέλαιο τοποθετούν σε δεξαμενή. Τα τέσσερα συνδέονται μέσω του εύκαμπτου αγωγού.
Για να κάνει τη σήραγγα να αφαιρέσει τον πυρήνα την εργασία εγκαταστάσεων γεώτρησης διατρήσεων, πρέπει να σκάψει μια αίθουσα. Όσον αφορά στο μέγεθός του, εξαρτάται από. Για μερικές μικρές εγκαταστάσεις γεώτρησης διατρήσεων, δεν υπάρχει καμία ανάγκη να ανασκαφθεί η αίθουσα και η ίδια η εγκατάσταση γεώτρησης διατρήσεων μπορεί να ταξιδεψει κατά μήκος της σήραγγας.
Χαρακτηριστικά
1. Είναι χωριστό στη δομή, μικρή σε μέγεθος, το φως σε βάρος, εύκαμπτο στη μετακίνηση και κατάλληλο σε λειτουργία.
2. Η υδραυλική αντλία οδηγείται με το explosionproof ηλεκτρικό κινητήρα μέσω του λειτουργικού συστήματος, κατόπιν η υδραυλική αντλία επιβάλλει την υδραυλική μηχανή για να κάνει το κεφάλι τρυπανιών να περιστραφεί, και συγχρόνως, η μετακίνηση του κεφαλιού τρυπανιών πραγματοποιείται από τον κύλινδρο πετρελαίου & το διπλό μηχανισμό ταχύτητας αλυσίδων.
3. Το υδραυλικό τσοκ μπορεί να ικανοποιήσει τη λειτουργία των δεσμών και δύναμη-από την προστασία.
4. Η ολίσθηση και να επεκταθούν & η λειτουργία απόσυρσης του ιστού το κάνουν κατάλληλο για το κατώτατο σημείο του ιστού στις αφές το έδαφος ή την πλατφόρμα, κατά συνέπεια η εγκατάσταση γεώτρησης τρυπανιών θα είναι σταθερότερη.
5. Ο ταλαντεμένος βραχίονας και ο ιστός μπορούν να κάνουν τη luffing μετακίνηση, η οποία ικανοποιεί το αίτημα της διάτρησης πολυ-γωνίας.
6. Η σειρά της περιστρεφόμενης ταχύτητας αξόνων είναι ευρεία και η ροπή είναι μεγάλη.
Προδιαγραφή
| Πρότυπο | Μονάδα | JKY150 | JKY200 | JKY300 |
| Ικανότητα βάθους | μ | 150 | 200 | 300 |
| Διάμετρος ράβδων | χιλ. | 33/43 | 33/43 | 33/43 |
| Διάμετρος τρυπών | χιλ. | 37-47 | 37-47 | 37-47 |
| Σειρά γωνίας τρυπών | ° | 0-360 | 0-360 | 0-360 |
| Ταχύτητα περιστροφής παραγωγής | Περιστροφή/λεπτό | 500-1700 | 500-1700 | 720-1800 |
| Ροπή παραγωγής | NM | 72-275 | 80-280 | 90-320 |
| Κτύπημα τροφών | χιλ. | 500 | 850 | 900 |
| Πλήρης κάτω ικανότητα | KN | 30 | 40 | 60 |
| Αντλία πρότυπος-λαδιού μηχανών | Mn2-180m-4 | Mn2-180m-4 | Mn2-225s-4 | |
| Δύναμη μηχανών | V/Kw | 380/18.5 | 380/18.5 | 380/37 |
| Αντλία πρότυπος-λάσπης μηχανών | Mn2-132s-4 | Mn2-132s-4 | Mn2-132s-4 | |
| Υδραυλική μηχανή | L6V55 | L6V55 | L6V80 | |
| Υδραυλική αντλία | Cbf-φ 50-10 | Cbf-φ 50-10 | Cbf-φ 80-10 | |
| Δεξαμενή πετρελαίου | 80 Λ | 80 Λ | 150L | |
| Πρότυπο αντλιών λάσπης | DA-120 | DA-120 | Bwj-80 | |
| Ποσοστό ροής αντλιών λάσπης | L/mim | 120 | 120 | 80 |
| Πίεση αντλιών λάσπης | MPA | 3 | 3 | 3 |
| Βάρος-ιστός | Κλ | 160 | 260 | 380 |
| Διάσταση-ιστός | χιλ. | 1700*400*300 | 1600*400*300 | 1600*400*300 |
| Επιτροπή βάρος-λειτουργίας | Κλ | 58 | 60 | 60 |
| Επιτροπή διάσταση-λειτουργίας | χιλ. | 610*1050*530 | 610*1050*530 | 610*1050*530 |
| Σταθμός βάρος-δύναμης | Κλ | 275 | 280 | 450 |
| Σταθμός διάσταση-δύναμης | χιλ. | 1330*900*450 | 1330*900*450 | 1340*1010*560 |
Παράδοση συσκευασίας
