Λεπτομέρειες:
|
Αριθμό μοντέλου: | HD100 | Τύπος: | Σφυρί DTH |
---|---|---|---|
Χρήση: | Μεταλλεία, άνθρακας, σιδηρομετάλλευμα, διάτρηση εξόρυξης χρυσού | Υλικό: | ΚΑΡΒΙΔΙΟ ΒΟΛΦΡΑΜΙΟΥ |
Κνήμη: | ΣΠΟΛΑ, DHD, ΑΠΟΣΤΟΛΉ, SD | Μορφή προσώπου: | Επίπεδη μορφή και πτώση-κεντρική μορφή |
Νήμα: | 4-1/2API ΚΑΝΟΝΙΣΜΌΣ | Γωνία: | 254311mm |
Πίεση εργασίας: | 1-2.4Mpa | Κατανάλωση αέρα: | 22-55m3 / λεπτό |
Υψηλό φως: | Κομμάτια τρυπανιών DTH,Κομμάτια κουμπιών DTH |

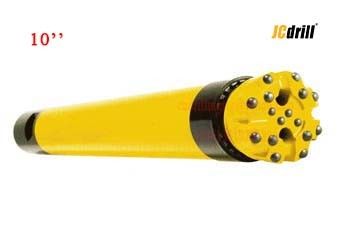

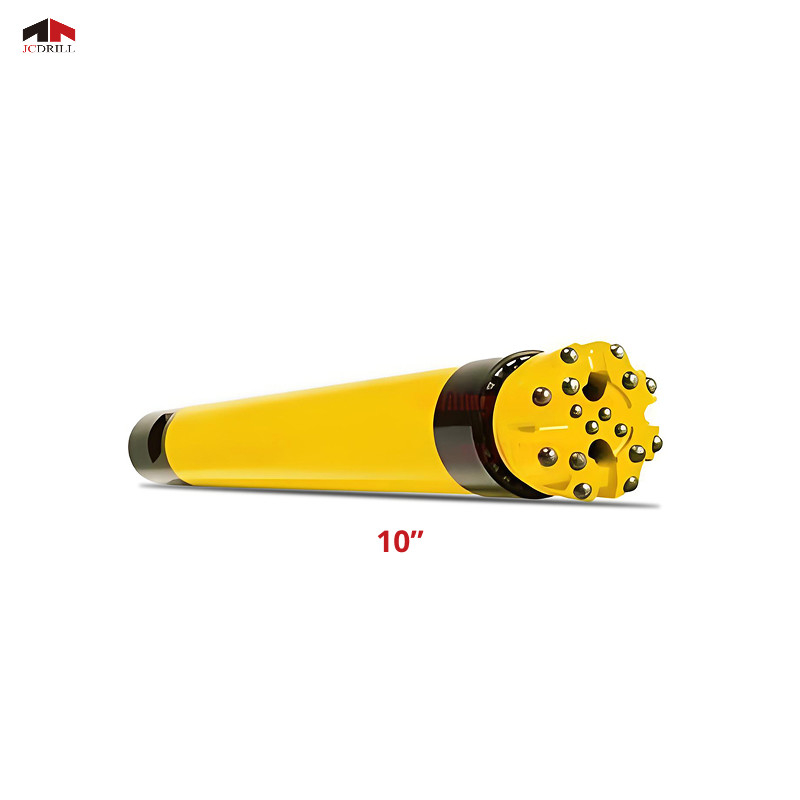

Υψηλή πίεση κάτω από το σφυρί τρυπών 10 ίντσα με το νήμα API 4 1/2» 254311mm
Εφαρμογή
Με την επαγγελματική εμπειρία κατασκευής στην παραγωγή σφυριών DTH, το εργοστάσιό μας μπορεί παρ:έχω σας την υψηλή πίεση και το μέσο στα σφυριά χαμηλής πίεσης DTH. Αυστηρά ταιριάζει με τα πρότυπα API και άλλους κινεζικούς βιομηχανικά τυποποιημένους. Είναι ανθεκτικό για την παραγωγή με την προηγμένη τέχνη και το καλό υλικό.
1. Παραδώστε τη μέγιστη ενέργεια στο κομμάτι διατρήσεων, τη γρήγορη ταχύτητα διάτρυσης και τη μικρή κατανάλωση αέρα λόγω της ειδικής εσωτερικής δομής του σφυριού σειράς DTH HD που σχεδιάζεται σύμφωνα με τη νεώτερη θεωρία διάτρυσης βράχου.
2. Ομαλή απόδοση και μακριά ζωή υπηρεσιών του σφυριού σειράς DTH HD λόγω υψηλού - υλικά χάλυβα ποιοτικών κραμάτων και προηγμένη τεχνολογία επεξεργασίας που προσαρμόζονται.
3. Το χαμηλό ποσοστό προβλήματος και εύκολος στη συντήρηση λόγω απλός, αξιόπιστος και εύκολος συγκεντρώνει και αποσυνθέτει την εσωτερική δομή του σφυριού.
4. Εύκολο να αναχωρήσει το κομμάτι από το σφυρί που οφείλεται να πολυ-διευθύνει τη σύνδεση νημάτων πετά και κύλινδρος του σφυριού.
5. Ανταλλάξιμος με το κομμάτι DTH και το σωλήνα τρυπανιών
Χαρακτηριστικά

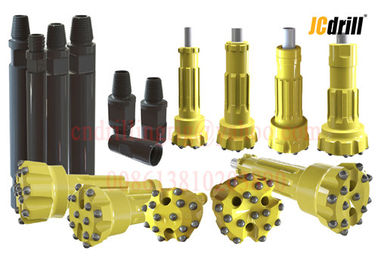

Κνήμη σφυριών διαθέσιμη:
1. Σειρά κνημών BR: BR1, BR2, BR3
2. Σειρά κνημών σπολών: Cop32, Cop34, Cop44, Cop54, Cop64, Cop84
3. Σειρά κνημών DHD: DHD3.5, DHD340, DHD350, DHD360, DHD380
4. Σειρά κνημών SD: SD4, SD5, SD6, SD8, SD10, SD12, SD15, SD18
5. Σειρά κνημών αποστολής: Mission40, Mission50, αποστολή 60, αποστολή 80
6. QL σειρά κνημών: QL30, QL40, QL50, QL60, QL80
7. Σειρά κνημών NUMA: NUMA120, NUMA125, NUMA180, NUMA240
Άλλες κνήμες σφυριών μπορούν να είναι διαθέσιμες σύμφωνα με το σχέδιο ή τα δείγματα του πελάτη.
Προδιαγραφή
Σφυρί HSD10 DTH | ||||||
Περιγραφή στοιχείων | Βάρος | Μέρη αριθ. | ||||
1.Top υποβρύχιο | 59 | HSD1001 | ||||
2.O-δαχτυλίδι του τοπ υποβρυχίου | 0,03 | HSD1002 | ||||
3.Breakout δαχτυλίδι | 0,3 | HSD1003 | ||||
4.Check βαλβίδα | 1.4 | HSD1004 | ||||
5.Spring | 0,3 | HSD1005 | ||||
6.Compression απομονωτής | 0,6 | HSD1006 | ||||
7.Air διανομέας | 11.5 | HSD1007 | ||||
8.Internal κύλινδρος | 11 | HSD1008 | ||||
9.Piston | 62 | HSD1009 | ||||
10.External κύλινδρος | 110 | HSD1010 | ||||
11.O-δαχτυλίδι του δαχτυλιδιού στάσεων | 0,03 | HSD1011 | ||||
12.Stop δαχτυλίδι | 1.6 | HSD1012 | ||||
13.Guided μανίκι | 4.5 | HSD1013 | ||||
14.Breakout δαχτυλίδι | 0,3 | HSD1014 | ||||
15.Drive τσοκ | 24 | HSD1015 | ||||
16.Drill κομμάτι | 115 | HSD1016 | ||||
Σύμφωνα με την απαίτηση του πελάτη, το τοπ υποβρύχιο μπορεί να γίνει σε δύο κλειδιά, και να βάλει τα κουμπιά προστασίας, ένας αέρας controllinghole μπορεί να τρυπηθεί με τρυπάνι στη βαλβίδα αντεπιστροφής για να παρέχει την αποδοτικότερη απαλλαγή μοσχευμάτων. | ||||||
Τεχνικά στοιχεία | ||||||
Μήκος (λιγότερο κομμάτι) | Βάρος (λιγότερο κομμάτι) | Εξωτερική διάμετρος | Κνήμη κομματιών | Σειρά τρυπών | Νήμα σύνδεσης | |
1502mm | 290.0kg | 226mm | SD10 | 254311mm | ΚΑΝΟΝΙΣΜΌΣ ΚΑΝΟΝΙΣΜΌΣ API 4-1/2 ' API 6-5/8 ' | |
Πίεση εργασίας | Ποσοστό αντίκτυπου σε 0,5 MPA | Συνιστώμενη ταχύτητα περιστροφής | Κατανάλωση αέρα | |||
1.0-2.5Mpa | 18HZ | 15-25r/min | 1.0Mpa | 1.8Mpa | 2.4Mpa | |
22m3/min | 40m3/min | 55m3/min |

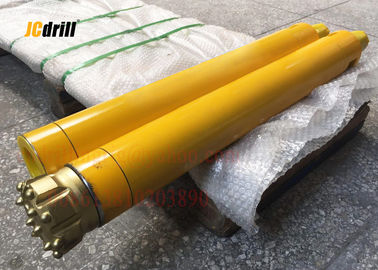

Παράδοση Packing&
