Λεπτομέρειες:
|
| Αριθμό μοντέλου: | κεφάλι HQ βαρελιών πυρήνων | Τύπος: | Διπλό βαρέλι πυρήνων |
|---|---|---|---|
| Πρότυπα: | AQ BQ NQ HQ PQ | Όνομα προϊόντων: | Συνέλευση βαρελιών πυρήνων |
| Εφαρμογή: | Διάτρηση πυρήνων γραμμών καλωδίων | Χρώμα: | μαύρος |
| Συσκευασία: | Ξύλινη συσκευασία κιβωτίων | Σειρά: | Σειρά γραμμών Q καλωδίων DCDMA |
| Βάρος: | 13.70kg | Diamters: | Επειδή σειρά PC BC3 NC3 HC3 PC3 Τ NC HC |
| Μήκος: | 1.5m, 3m | ||
| Υψηλό φως: | τυποποιημένο βαρέλι πυρήνων HQ API,καλωδίωση επιφάνειας που τρυπά το βαρέλι πυρήνων HQ με τρυπάνι,υπερανυψωμένη συνέλευση βαρελιών πυρήνων HQ |
||
τα πρότυπα API υπερανύψωσαν το διπλό βαρέλι πυρήνων HQ εργαλείων διατρήσεων μεταλλείας σωλήνων συνελεύσεων για τη διάτρηση καλωδιώσεων επιφάνειας
>> Εισαγωγή
Μια καλωδίωση που αφαιρεί τον πυρήνα το σύστημα περιλαμβάνει τη συνέλευση βαρελιών πυρήνων και την υπερανυψωμένη συνέλευση. Η συνέλευση βαρελιών πυρήνων αποτελείται από την εσωτερική ομάδα σωλήνων και την εξωτερική ομάδα σωλήνων. Οι εσωτερικοί & εξωτερικοί σωλήνες έχουν το τυποποιημένο μήκος 1,5 μέτρων και 3 μέτρων.
Η επικεφαλής συνέλευση παρέχει: κλείνοντας με το μάνταλο και περιστρέφοντας spearpoint μηχανισμοί για να επιτρέψει στην εισαγωγή και την ανάκτηση της εσωτερικής συνέλευσης σωλήνων, μια συνέλευση ρουλεμάν για να επιτρέψει στον εσωτερικό σωλήνα για να παραμείνει στάσιμο και να αποφύγει τη ζημία δειγμάτων ενώ οι λειτουργούσες ενδείξεις τρυπώντας, ρευστής πίεσης και ρευστές βαλβίδες ελέγχου.
Όλες οι επικεφαλής συνελεύσεις ενσωματώνουν μια συνέλευση αποκλεισμένων βαλβίδων που παρέχει ένα σήμα ρευστής πίεσης στο χειριστή τρυπανιών όταν συμπιέζονται τα μέλη βαλβίδων, δείχνοντας έναν πλήρη ή παρεμποδισμένο εσωτερικό σωλήνα.

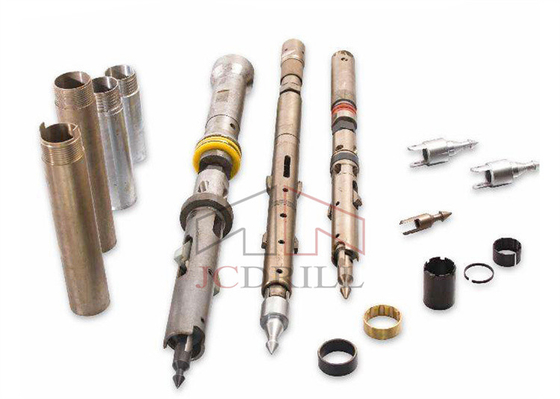

Η συνέλευση βαρελιών πυρήνων αποτελείται από τη inner-tube ομάδα ομάδας και εξωτερικός-σωλήνων. Η inner-tube ομάδα αποτελείται από: Επικεφαλής συνέλευση, εσωτερικός σωλήνας, περίπτωση ανυψωτών πυρήνων, ανυψωτής πυρήνων, δαχτυλίδι στάσεων.
Η inner-tube ομάδα συλλέγει το δείγμα πυρήνων κατά τη διάρκεια της διαδικασίας διάτρυσης και είναι ανεξάρτητη από την ομάδα εξωτερικός-σωλήνων. Η ομάδα εξωτερικός-σωλήνων αποτελείται από το υπόλοιπο των τμημάτων βαρελιών πυρήνων:
Σύζευξη κλειδώματος, σύζευξη προσαρμοστών, εξωτερικός σωλήνας.
Η ομάδα εξωτερικός-σωλήνων παραμένει πάντα στο κατώτατο σημείο της τρύπας και στεγάζει τη inner-tube ομάδα κατά τη διάρκεια της διαδικασίας διάτρυσης.
| ID# | Στοιχείο | Περιγραφή | Μονάδα | Βάρος (κλ) |
| AQ | ||||
| 1-11 | βαρέλι πυρήνων 3m | Szj-aq-3000 | Σύνολο | 24.27 |
| 1-11 | βαρέλι πυρήνων 1.5m | Szj-aq-1500 | Σύνολο | 15.29 |
| BQ | ||||
| 1-11 | βαρέλι πυρήνων 3m | Szj-BQ-3000 | Σύνολο | 40.45 |
| 1-11 | βαρέλι πυρήνων 1.5m | Szj-BQ-1500 | Σύνολο | 25.49 |
| NQ | ||||
| 1-11 | βαρέλι πυρήνων 3m | Szj-NQ-3000 | Σύνολο | 64.88 |
| 1-11 | βαρέλι πυρήνων 1.5m | Szj-NQ-1500 | Σύνολο | 47.31 |
| HQ | ||||
| 1-11 | βαρέλι πυρήνων 3m | Szj-HQ-3000 | Σύνολο | 98.30 |
| 1-11 | βαρέλι πυρήνων 1.5m | Szj-HQ-1500 | Σύνολο | 67.53 |
| PQ | ||||
| 1-11 | βαρέλι πυρήνων 3m | Szj-pq-3000 | Σύνολο | 142.50 |
| 1-11 | βαρέλι πυρήνων 1.5m | Szj-pq-1500 | Σύνολο | 100.29 |
| Διπλή επιφάνεια σωλήνων | ||||
| Μέγεθος (τρυπάνι εξερεύνησης επιφάνειας) | Μετρικό σύστημα (χιλ.) | Αυτοκρατορικό σύστημα (μέσα) | ||
| Διάμετρος τρυπών | Διάμετρος πυρήνων | Διάμετρος τρυπών | Διάμετρος πυρήνων | |
| BQ | 60 | 36.4 | 2.36 | 1.43 |
| NQ | 75.7 | 47.6 | 2.98 | 1.88 |
| HQ | 96.1 | 63.5 | 3.78 | 2.5 |
| PQ | 122.7 | 85 | 4.83 | 3.34 |
| Τριπλή επιφάνεια σωλήνων | ||||
| NQ3 | 75.7 | 45 | 2.98 | 1.78 |
| HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
| PQ3 | 122.7 | 83 | 4.83 | 3.27 |

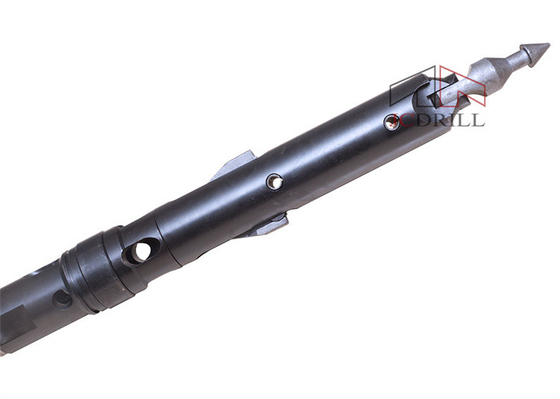

>> Επικεφαλής διάγραμμα δομών συνελεύσεων HQ
| ID# | Στοιχείο | Decription | Μονάδα | Βάρος (κλ) |
| 1-29 | Επικεφαλής συνέλευση | HQ-TKZC | Σύνολο | 18.90 |
| 1 | Αιχμή λόγχης | HQ-tk-LMT | PC | 0,27 |
| 2 | Άνοιξη ανασχετικών συσκευών | HQ-tk-DWTH | PC | 0,01 |
| 3 | Καρφίτσα ανασχετικών συσκευών | HQ-tk-DWX | PC | 0,02 |
| 4 | Βάση σημείου αιχμών λόγχης | HQ-tk-MTZ | PC | 0,8 |
| 5 | Σύρτης που αποσύρει την περίπτωση | HQ-tk-HSG | PC | 2.9 |
| 6 | Καρφίτσα άνοιξη | TXX-11*35 | PC | 0,01 |
| 7 | Καρφίτσα άνοιξη (2) | TXX-12.7*70 | Ομάδα | 0,08 |
| 8 | Μπουλόνι | LS-M8*25 | PC | 0,01 |
| 9 | Πλυντήριο | HQ-tk-DP | PC | 0,2 |
| 10 | Άνοιξη συμπίεσης | HQ-tk-YSTH | PC | 0,2 |
| 11 | Ανώτερο σώμα συρτών | HQ-tk-TKJ | PC | 2.2 |
| 12 | Σύνδεση (2) | HQ-tk-LJB | Ζευγάρι | 0,12 |
| 13 | Σύρτης (2) | HQ-tk-TKB | Ζευγάρι | 0,66 |
| 14 | Καρφίτσα άνοιξη | TXX-12.7*50 | PC | 0,03 |
| 15 | Προσγειωμένος ώμος | HQ-tk-XGH | PC | 0,15 |
| 16 | Βαλβίδα σφραγίδων | HQ-tk-MFF | PC | 0,02 |
| 17 | Χαμηλότερο σώμα συρτών | HQ-tk-XGJT | PC | 2.3 |
| 18 | Locknut Stover | HQ-tk-TJLM | PC | 0,25 |
| 19 | Άξονας | HQ-tk-ZZ | PC | 2.7 |
| 20A | Αποκλεισμένη βαλβίδα σκληρή | HQ-tk-FP | PC | 0,05 |
| 20B | Αποκλεισμένη βαλβίδα μαλακή | HQ-tk-FP-χ | PC | 0,05 |
| 21 | Πλυντήριο ρύθμισης (2) | HQ-tk-JGD | Ομάδα | 0,28 |
| 22 | Συμπεριφορά (2) | Zc-569306 | Ομάδα | 0,35 |
| 23 | Δαχτυλίδι ώθησης | HQ-tk-ZCHT | PC | 0,25 |
| 24 | Δακτύλιος αξόνων | HQ-tk-ZCZ | PC | 1.6 |
| 25 | Ρουλεμάν | Zc-51305 | PC | 0,17 |
| 26 | Άνοιξη συμπίεσης | HQ-tk-ZZTH | PC | 0,3 |
| 27 | Locknut | Zslm-M24 | PC | 0,1 |
| 28 | Εσωτερική συνέλευση σωλήνων ΚΑΠ | HQ-tk-NGJTZC | PC | 3.07 |
| 28A | Εσωτερικός σωλήνας ΚΑΠ | HQ-tk-NGJT | PC | 2.8 |
| 28B | Συναρμολόγηση λιπών | ZYZ-M6*1 | PC | 0,01 |
| 28C | Σφαίρα (2) | GQ-22 | Ομάδα | 0,08 |
| 28D | Σώμα βαλβίδων αντεπιστροφής | HQ-tk-FYG | PC | 0,18 |

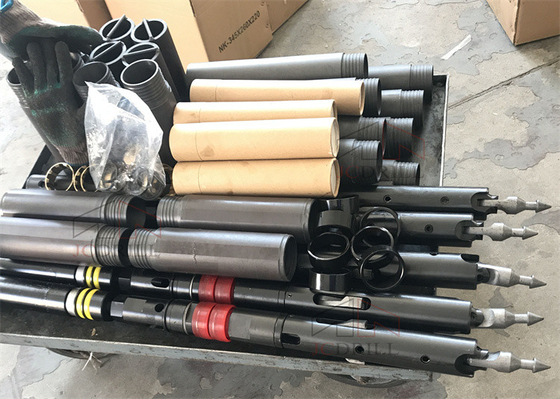

>> Συσκευασία & αποστολή
>> Περίπου εμείς
|
JCDRILL παρέχει τους χρήστες υψηλούς - λύσεις ποιοτικών μεταλλείας & διατρήσεων, εστιάζουμε πάντα στη στρατηγική σύλληψη «της επιβίωσης από την ποιότητα, ανάπτυξη από την πίστωση».
Έχουμε στην έρευνα, την ανάπτυξη και τα προϊόντα της εγκατάστασης γεώτρησης διατρήσεων ανατίναξης βράχου, της εγκατάστασης γεώτρησης διατρήσεων φρεατίων νερού, της εγκατάστασης γεώτρησης διατρήσεων πυρήνων διαμαντιών, της εγκατάστασης γεώτρησης διατρήσεων αγκύρων, και των σχετικών εξαρτημάτων & των υπηρεσιών διατρήσεων. συνεχώς παρέχετε τις επαγγελματικές λύσεις διάτρυσης για όλους τους πελάτες με τη προηγμένη τεχνολογία, τον άριστο εξοπλισμό, τα ακριβή εξεταστικά μέσα και το καλό δίκτυο υπηρεσιών μας, οι οποίες καθιερώνουν το εμπορικό σήμα μας «JCDRILL» που μια καλή εικόνα της αγοράς, τώρα, εμείς προϊόντα αποτελεί 50% της εγχώριας αγοράς και είναι εξαγωγή σε περισσότερες από 40 χώρες, και απονείμαμε ISO9001: 2000 το Νοέμβριο του 2002.
Με την άριστη τεχνολογία και τις στερεές υπηρεσίες αγοράς, έχουμε και ένα υγιές σύστημα μάρκετινγκ και το άριστο σύστημα υποστήριξης υπηρεσιών, που μας βοηθούν να κερδίσουμε την εμπιστοσύνη των πελατών και οι δύο στο εσωτερικό και στο εξωτερικό, εμείς μπορούμε να παρέχουμε στους χρήστες εγκαταστάσεων γεώτρησης διατρήσεων υψηλό - λύση ποιοτικών επαγγελματική αεροσυμπιεστών και σχετική υπηρεσία μεταπωλήσεων επίσης.
|
