Λεπτομέρειες:
|
Τύπος κίνησης: | Ρυμουλκό που τοποθετείται | Βάθος διάτρυσης: | 200m |
---|---|---|---|
Διάτρυση Dia: | 90250mm | Μέθοδος διάτρυσης: | Διάτρηση DTH&Mud |
Dia σωλήνων τρυπανιών: | 76/89mm | ΜΗΚΟΣ ΣΩΛΗΝΩΝ ΤΡΥΠΑΝΙΩΝ: | 2M |
Δύναμη μηχανών: | 33kw | Ροπή περιστροφής: | 2600 NM |
Ταχύτητα περιστροφής: | 0-80 περιστροφή/λεπτό | Σηκώστε την ικανότητα: | 8,5 τόνος |
Διάσταση: | 4100X1890X2100mm | Βάρος: | 3 τόνος |
Υψηλό φως: | νερό εξοπλισμός γεωτρήσεων γεωτρήσεων,μηχανή διατρήσεων φρεατίων νερού |

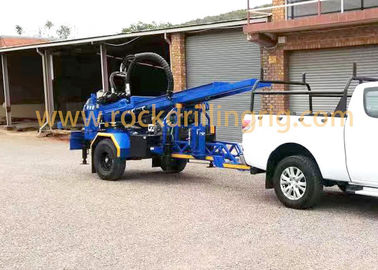

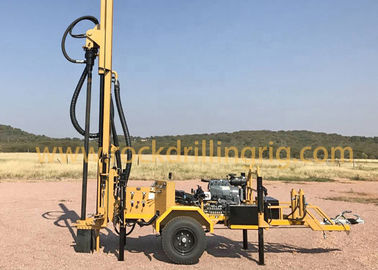

τοποθετημένη εγκατάσταση γεώτρησης διατρήσεων φρεατίων νερού 200m ρυμουλκό με την εγκατάσταση γεώτρησης διατρήσεων φρεατίων νερού μηχανών diesel
Εφαρμογή
Πίνακας για να χειριστεί τη διάτρυση φρεατίων νερού για τις ΜΚΟ και τους ιδιωτικούς πελάτες. Στις περισσότερες περιπτώσεις όπου οι γεωτρήσεις τρυπιούνται με τρυπάνι στην Αφρική πρόκειται να εγκαταστήσει τις τρόμπες χειρός ή τις ηλιακές αντλίες με ένα μέγεθος μικρότερο από 6». Για το λόγο αυτό στις περιστροφικές τρύπες λάσπης χρειαστήκαμε μια 8» ικανότητα και σε DTH μια 6» ικανότητα. Αυτό είναι αρκετά μεγάλο να εγκαταστήσει τις περισσότερες υδραντλίες. Η εγκατάσταση γεώτρησης πρέπει να είναι σε θέση να χειριστεί 6» instalations περιβλημάτων PVC.
Χαρακτηριστικά
Χρησιμοποιεί την αποδεδειγμένη τεχνολογία όπως τη μηχανή deutz F3L912 και ακόμα και μετά από τις μεγάλες περιόδους της διάτρυσης μπορείτε ακόμα να κρατήσετε το χέρι σας στην υδραυλική δεξαμενή. Έχουμε για να χρησιμοποιήσουμε roquete τις βαλβίδες, κύρια μέρη χρησιμοποιεί το παγκοσμίως διάσημο εμπορικό σήμα όπως εισαγόμενη η οι ΗΠΑ υψηλή μηχανή Eaton ροπής, εισαγόμενη η η Ιταλία υδραυλική βαλβίδα υδρο-ελέγχου, Γερμανία εισήγαγε τη σύζευξη KTR και την ΑΜΕΡΙΚΑΝΙΚΉ Vickers υδραυλική αντλία.
Αυτή η εγκατάσταση γεώτρησης χρησιμοποιεί τους σωλήνες τρυπανιών 89mm με το 2 και 3/8 εσωτερικό επίπεδο πέρασμα κλωστής σε βελόνα API. Αυτός μειώνει την τριβή στην περίπτωση της περιστροφικής διάτρησης λάσπης δεδομένου ότι η εσωτερική κοινή διάμετρος είναι 44mm. Ο πύργος ασκήσεων είναι τηλεσκοπικός και χρησιμοποιεί earthalite τους φραγμούς για να μειώσει την τριβή και συνδέεται άμεσα στον κύλινδρο τροφών. Το κεφάλι τρυπανιών τροφοδοτείται από μια κίνηση μηχανών Eaton με τα προϊόντα κιβωτίων εργαλείων με 2600 NM ροπής. Έτσι εάν θέλετε ένα ποιοτικό προϊόν που μπορεί να τρυπήσει με τρυπάνι επάνω στις τρύπες 200mm.
Η διάτρυση TWD200 για τα υπόγεια νερά μπορεί να χρησιμοποιήσει τον αέρα, τον αφρό ή τη λάσπη περιστροφικούς για την κρουστική διάτρηση σύμφωνα με τις διαφορετικές συστάσεις.
Χρησιμοποιείται ευρέως στα βιομηχανικά και γεωργικά προγράμματα συντήρησης νερού, όπως τα φρεάτια διατρήσεων, τα φρεάτια δοκιμής ή άλλες γεωτρήσεις εξερεύνησης.
Ιδίως, στη διάτρυση της τρύπας για τη γεωθερμική θέρμανση μπορεί επίσης να συναντήσει τη βάση εφαρμοσμένης μηχανικής για την ενίσχυση, χαλαρός σχηματισμός βράχου διάτρυσης αμμοχάλικου που συνδέεται με ποικίλη εφαρμοσμένη μηχανική.
Προδιαγραφή
Γεωλογία που τρυπιέται με τρυπάνι | Όλα τα είδη |
Βάθος τρυπανιών | 0-200 μ |
Τρυπώντας με τρυπάνι διάμετρος | 90 - 200mm (σφυρί DTH.max.6 ') |
Τρυπώντας με τρυπάνι διάμετρος | 90 - 250mm (διάτρηση λάσπης) |
Συνέλευση εγκαταστάσεων γεώτρησης | 1 πλήρης μονάδα, κύρια μηχανή - που οδηγείται |
Κινητικότητα | διαδοχικό οδικό ρυμουλκό 2 ροδών |
Μεταφορά | Ρυμουλκημένος από την επανάλειψη ή το ελαφρύ φορτηγό |
Σωλήνας τρυπανιών (διάμετρος Χ μήκος) | 76/89 χιλ. Χ 2 μ |
Αντλία αφρού | Υδραυλικός που οδηγείται (προαιρετικός) |
Βάρος | 2700 κλ |
Περιστροφή & σύστημα τροφών | |
Τοπ επικεφαλής κίνηση από έναν υδραυλικό κύλινδρο | |
Ροπή περιστροφής | 2600 NM |
Ταχύτητα | 0 - 80 περιστροφές/λεπτό. |
Επικεφαλής ταξίδι | 2,25 μέτρο |
Σηκώστε την ικανότητα | 8.5Ton |
Σηκώστε την ταχύτητα-αργή τροφή | 1,22 μέτρο/λ. |
Σηκώστε την ταχύτητα-γρήγορη τροφή | 12,26 μέτρο/λ. |
Pull-down ταχύτητα-αργή τροφή | μέτρο του 0-1.88/λ. |
Pull-down ταχύτητα-γρήγορη τροφή | 0- 16,90 μέτρο/λ. |
Κτύπημα τροφών | 2350mm |
Μηχανή diesel | |
Brnd | Deutz |
Δύναμη | 33KW |
Πρότυπο | F-3-912 |
Ταχύτητα | 2300r/min |
Δροσίζοντας τύπος | αέρας |
Σωλήνας τρυπανιών | |
Μήκος σωλήνων τρυπανιών | 2,00 μέτρο |
Διάμετρος σωλήνων τρυπανιών | 76/89 χιλ. |
Νήμα | 2 3/8 ΚΑΝΟΝΙΣΜΟΣ νεαρός δικυκλιστής API |
Ταχύτητα πακέτων δύναμης | 3000 περιστροφές/λεπτό. |
Πακέτο δύναμης φορτίων | μέγιστα 47 HP. |
Αντλία αφρού (προαιρετική) | |
Ικανότητα ροής | 400 λίτρο/λ. |
Δεξαμενή αφρού | 50 λίτρο |
Μέγιστη πίεση εργασίας | φραγμός 40 |
Υδραυλικό σύστημα | |
Υδραυλική ικανότητα δεξαμενών | 180 λίτρο |
Σταθεροποίηση Jack | |
2 οπίσθιος υδραυλικός & mechnical γρύλοι 1 (μπροστινός υδραυλικός γρύλος 2 προαιρετικός). | |
Άντεξε | 150 χιλ. |
Κτύπημα | 520 χιλ. |
Σύστημα αέρα | |
Lubricator του venturi-τύπου για τα τρυπάνια κάτω-ο-τρυπών. | |
Μέγιστη πίεση | φραγμός 40 |
Ικανότητα δεξαμενών πετρελαίου | 8 λίτρο |
Διάσταση | |
Γενικό μήκος | 4100mm |
Γενικό πλάτος | 1890mm |
Γενικό ύψος | 2100 χιλ. |
