Λεπτομέρειες:
|
| Αριθμό μοντέλου: | XY300 | Βάθος διάτρυσης: | 1100m (NQ) |
|---|---|---|---|
| Τρυπώντας με τρυπάνι διάμετρος: | BQ-HQ | ΜΗΚΟΣ ΣΩΛΗΝΩΝ ΤΡΥΠΑΝΙΩΝ: | 4.2m |
| Χρήση: | Γεωλογία και ορυκτή εξερεύνηση | ΔΙΑΤΡΥΣΗ METHOLD: | Διάτρηση λάσπης |
| Μέγιστη ταχύτητα ατράκτου: | 30-1050r/min | Δύναμη μηχανών: | το 48kw@1500rpm |
| ΑΝΤΛΙΑ ΛΑΣΠΗΣ: | BW250/BW160 | Γωνία διάτρυσης: | 90-75 |
| Υψηλό φως: | τρυπώντας με τρυπάνι εξοπλισμός πυρήνων διαμαντιών,υδραυλική μηχανή διατρήσεων πυρήνων |
||

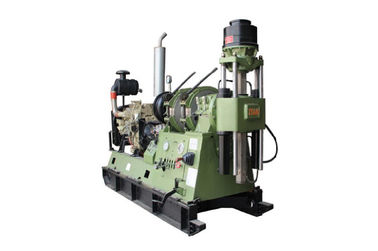

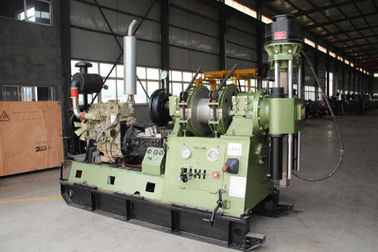

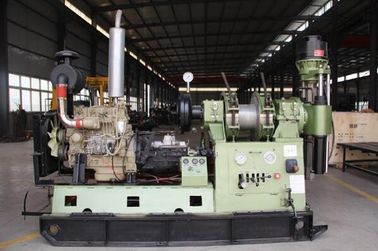

Εγκατάσταση γεώτρησης τρυπανιών πυρήνων διαμαντιών υψηλής επίδοσης για τη γεωλογία/τον ορυκτό πυρήνα εξερεύνησης που τρυπά x-$l*y-44A με τρυπάνι
Εφαρμογή
Σαν εγκατάσταση γεώτρησης διατρήσεων τύπων αξόνων, η εγκατάσταση γεώτρησης τρυπανιών πυρήνων x-$l*y-44A παίρνει το κομμάτι διαμαντιών ή το βολφράμιο-καρβίδιο - το τοποθετημένο αιχμή κομμάτι ευθυγραμμίζεται με ένα φρένο νερού. Ταΐζεται με τους διπλούς κυλίνδρους που ταξιδεύουν πολύ περισσότερο. Το πετρέλαιό του παρέχεται σε δύο αντίθετες κατευθύνσεις από τον υδραυλικό δίσκο αραχνών μια υδραυλική κλειδαριά. Χρησιμοποιείται ευρέως στην εξερεύνηση γεωλογίας εφαρμοσμένης μηχανικής, την υδρολογία τρυπώντας με τρυπάνι καλά και τη βασική εφαρμοσμένη μηχανική σωρών (διάτρηση πυρήνων, καλά να τρυπήσει, διάτρηση σωρών).
Υπάρχει μια αντάξια παρατήρηση πράγματος. Η εγκατάσταση γεώτρησης τρυπανιών πυρήνων υιοθέτησε τη νέα τεχνολογία. Η τεχνολογία μπορεί να χρησιμοποιηθεί στα πολυάριθμα πρότυπα, ιδιαίτερα στο σωλήνα τρυπανιών μεγάλων διαμέτρων. Αυτή η τεχνολογία είναι αρκετά αποτελεσματική να βελτιώσει την αποδοτικότητα διατρήσεων.
Χαρακτηριστικά
1. Υπάρχει περισσότερος βαθμός ταχύτητας (8 βαθμοί), λογική σειρά ταχύτητας και υψηλή ροπή ενώ αργόστροφος. Η μέγιστη ροπή είναι μέχρι 3200 Ν•μ (2358 lbf•πόδια). Η εγκατάσταση γεώτρησης x-$l*y-44A τρυπανιών πυρήνων προσαρμόζεται στη διάτρυση πυρήνων με την tungalloy-carbid-τοποθετημένη αιχμή και εξερεύνηση γεωλογίας πετρελαίου καθώς επίσης και εφαρμοσμένης μηχανικής διαμαντιών, υδρολογία τρυπώντας με τρυπάνι καλά και βασική εφαρμοσμένη μηχανική σωρών.
2. Με τη μεγάλη ΤΑΥΤΌΤΗΤΑ 93mm αξόνων (3,66 ίντσα), το τρυπάνι ταΐζεται με τους διπλούς υδραυλικούς κυλίνδρους με το πολύ πιό μακροχρόνιο κτύπημα μέχρι 600mm (23,62 ίντσα). Με την ισχυρή τεχνολογική προσαρμοστικότητα, η εγκατάσταση γεώτρησης μπορεί να προσαρμοστεί σε πολλοί τον τομέα, ειδικά στη διάτρηση ράβδων τρυπανιών μεγάλων διαμέτρων, (ανώτερο μέρος που αφαιρεί τον πυρήνα) που εξάγει τον πυρήνα με τη γραμμή καλωδίων. Κατά συνέπεια είναι αποτελεσματικότερο στη βελτίωση της αποδοτικότητας διατρήσεων με λιγότερο ελαττωματικό στην τρύπα.
3. Με την ισχυρή ικανότητα διάτρυσης για την εγκατάσταση γεώτρησης τρυπανιών πυρήνων, το εκτιμημένο βάθος διάτρυσης έρχεται μέχρι, 000m (39,37 ίντσα) με την καλωδίωση 71mm (2,80 ίντσα) που αφαιρεί τον πυρήνα τη ράβδο τρυπανιών.
4. Το φως σε βάρος, και στο πρόστιμο κατεβαίνει τη δυνατότητα, η εγκατάσταση γεώτρησης μπορεί να αποσυναρμολογηθεί σε δέκα μέρη εύκολα η μεγαλύτερη συσκευή είναι σε 300 κλ (661,5 λίβρες). Ολόκληρο το τρυπάνι είναι το 2150 κλ (4741 λίβρες), μπορεί να κινηθεί εύκολα ειδικά στην περιοχή βουνών.
5. Στερεωμένο με την άνοιξη Belleville και χαλαρωμένο με τον υδραυλικό κύλινδρο, το υδραυλικό τσοκ υιοθετείται με μόνο να στραφεί τρεις-σαγονιών. Είναι σε ισχυρή και σταθερή ισχύ στερέωσης.
6. Αυτή η εγκατάσταση γεώτρησης τρυπανιών πυρήνων είναι εξοπλισμένη με ένα φρένο νερού για τη σταθερή και ομαλή διάτρηση βαθιών τρυπών.
7. Παρέχοντας το πετρέλαιο μια μονοκατευθυντική αντλία εργαλείων, είναι εύκολο για την εγκατάσταση και τη λειτουργία χαμηλότερος στην κατανάλωση ενέργειας και στη χαμηλή θερμοκρασία πετρελαίου του υδραυλικού συστήματος η εγκατάσταση γεώτρησης τρυπανιών πυρήνων είναι στα σίγουρα στη σταθερή διάτρηση. Η χειροποίητη αντλία πετρελαίου μπορεί να τεθεί σε λειτουργία για να ανυψώσει τα εργαλεία διατρήσεων στην τρύπα επάνω στη μηχανή δύναμης που αποτυγχάνει να λειτουργήσει.
8. Με τη συμπαγή δομή και το λογικό σχεδιάγραμμα, με όλα τα συστατικά που εκτίθενται, και με τους μη επικαλυμμένους αυτούς, είναι κατάλληλο για τη συντήρηση.
9. Με το χαμηλό κέντρο βαρύτητας και τη μεγάλη διακινούμενη απόσταση μέχρι 460mm (18,1 ίντσα), η εγκατάσταση γεώτρησης είναι αξιόπιστη και σταθερή στη διάτρηση υψηλής ταχύτητας.
10. Είναι εύκολο να γνωρίσει να ξέρει τους όρους στην τρύπα με έναν μετρητή δόνησης μυρμηγκιών. Λιγότεροι στις λειτουργούσες λαβές, η εγκατάσταση γεώτρησης μπορούν να χρησιμοποιηθούν αξιόπιστα και ελαστικά.
11. Η εγκατάσταση γεώτρησης διατρήσεων πυρήνων μπορεί να λειτουργήσει σταθερά και ασφαλώς στη διάτρηση βαθιών τρυπών
12. Με τη λειτουργία με τα ενιαία ή διπλά εργαλεία, υπάρχει μια μικρή κατανάλωση ενέργειας και μια μικρή θερμοκρασία του πετρελαίου υδραυλικών συστημάτων.
13. Σε περιπτώσεις δύναμης από τη διαταγή, το χέρι που τυλίγει την αντλία πετρελαίου μπορεί να χρησιμοποιηθεί για να ανυψώσει τα εργαλεία διατρήσεων.
14. Όσον αφορά στη δομή της, αυτή η εγκατάσταση γεώτρησης τρυπανιών πυρήνων είναι συμπαγής και λογική.
15. Είναι εύκολο να κυριαρχηθεί ο όρος τρυπών με ένα μακράς διαρκείας αντιδονητικό όργανο
1. Ικανότητα τρυπανιών
(1) διάτρηση πυρήνων
| Ποικιλίες ράβδων τρυπανιών | Τύπος ράβδων τρυπανιών | Βάθος τρυπανιών | |
| Μηχανή πλανίσματος μέσα έξω | Ф43×6mm (ίντσα Ф1.69×0.24) | 1400 μ (4592feet) | |
| Ράβδος τρυπανιών που κατασκευάζεται στην Κίνα | Ф54×6 χιλ. (ίντσα Ф2.13×0.24) | 1000 μ (3280feet) | |
| Ф67×6 χιλ. (ίντσα Ф2.64×0.24) | 830 μ (2722feet) | ||
| Πυκνωμένος εσωτερικός | Ф50×5.5 χιλ. (ίντσα Ф1.97×0.22) | 1300 μ (4264feet) | |
| Ф60×6 χιλ. (ίντσα Ф2.36×0.24) | 950 μ (3116feet) | ||
| Εξαγωγή του πυρήνα με τη γραμμή καλωδίων | Ф55.5×4.73mm (Ф2.19×0.19inch) | 1400 μ (4592feet) | |
| Ф71×5 χιλ. (ίντσα Ф2.80×0.20) | 1000 μ (3280feet) | ||
| Ф89×5 χιλ. (ίντσα Ф3.50×0.20) | 800 μ (2624feet) | ||
| DCDMA (τρυπάνι πυρήνων διαμαντιών Κατασκευαστών ράβδος τρυπανιών ένωσης) γίνοντη |
Πυκνωμένος εσωτερικός | Bw | 1250 μ (4100feet) |
| NW | 1000 μ (3280feet) | ||
| HW | 660 μ (2165feet) | ||
| Εξαγωγή του πυρήνα με τη γραμμή καλωδίων | BQ | 1400 μ (4592feet) | |
| NQ | 1100 μ (3608feet) | ||
| HQ | 750 μ (2460feet) | ||
(2) υδρογεωλογία που τρυπά με τρυπάνι καλά
| Τύπος ράβδων τρυπανιών | Τρυπώντας με τρυπάνι τρύπα Dia. | Βάθος διάτρυσης |
| 60mm (2,36 ίντσα) (πυκνωμένος εξωτερικός) | 200 χιλ. (7,87 ίντσα) | 800 μ (2624 πόδια) |
| 73mm (2,87 ίντσα) (πυκνωμένος εξωτερικός) | 350 χιλ. (13,78 ίντσα) | 500 μ (1640 πόδια) |
| 89mm (3,5 ίντσα) (πυκνωμένος εξωτερικός) | 500 χιλ. (19,69 ίντσα) | 300 μ (984 πόδια) |
(3) διάτρηση σωρών ιδρύματος
Dia τρυπών διάτρυσης. με ράβδο τρυπανιών 89 χιλ. (3,50 ίντσα) την εξωτερική πυκνωμένη.
Χαλαρός σχηματισμός: 1000 χιλ. (39,37 ίντσα)
Σκληρός σχηματισμός: 600 χιλ. (23,62 ίντσα)
Βάθος διάτρυσης: 100 μ (328 πόδια)
2. Άγγελος διάτρυσης: 0° ﹣ 360°
3. Μηχανή δύναμης
Electromotor y225s-4 37KW (49.62HP) 1480 r/min
Μηχανή diesel Deutz F6L 912 82KW (110HP) 1500 r/min
4. Rotator
Τύπος: Ταΐζοντας με τους διπλούς κυλίνδρους πετρελαίου την υδραυλική πίεση, που περιστρέφεται μηχανικά.
Άξονας I.D: 93 χιλ. (3,66 ίντσα)
Ταχύτητα του άξονα:
| Ταχύτητα της δύναμης Αγγλία (r/min) | 1480 (για τη διάτρηση πυρήνων) |
| Θετικός αργόστροφος (r/min) | 83, 152, 217, 316 |
| Θετική υψηλή ταχύτητα (r/min) | 254, 468, 667, 970 |
| Αρνητική ταχύτητα (r/min) | 67, 206 |
Μέγιστη ροπή του άξονα: 3.2 KN·μ (2358 lbf·πόδια)
Κτύπημα αξόνων: 600 χιλ. (23,62 ίντσα)
Μέγιστη δύναμη ανύψωσης του άξονα: 120 KN (26976 lbf)
Μέγιστη ώθηση του άξονα: 90 KN (20232 lbf)
5. Ανελκυστήρας της εγκατάστασης γεώτρησης τρυπανιών πυρήνων
Πλανητική συνοδόντωση τροχών μορφής
Dia σχοινιών καλωδίων: 17,5 χιλ. (0,69 ίντσες) ή 18,5 χιλ. (0,73 ίντσες)
Ικανότητα τυμπάνων για το σχοινί (170 kg/mm2 ισοδύναμα με 241839 lb/inch2):
(σχοινί χαλύβδινων συρμάτων 17.5mm) 110m (360,8 πόδια)
(σχοινί χαλύβδινων συρμάτων 18.5mm) 90m (295,2 πόδια)
Max.Lifting αναγκάστε (ενιαίο σχοινί): 45 KN (10116 lbf)
Ταχύτητα ανύψωσης του σχοινιού καλωδίων
Ταχύτητα m/s 1000r/min 0,47, 0,86 δύναμης eng, 1,22, 1,78 (1,54, 2,82, 4,00, 5,84 feet/s)
Ταχύτητα 1500r/min 0,70 δύναμης eng 1.29 1.84 2.68 m/s (2,30, 4,23, 5,90, 8,79 feet/s)
Ταχύτητα 1700r/min 0,805, 1,485, 2,12, 3,08 m/s δύναμης eng (2,64, 4,87, 6,95, 10,10 feet/s)
6. Συμπλέκτης
Μορφή: Ξηρός ενιαίος συμπλέκτης τριβής τσιπ
7. Κιβώτιο ταχυτήτων
Μορφή: γλιστρώντας κιβώτιο ταχυτήτων (4 ταχύτητες είναι θετικές και 1 είναι αρνητικό).
8. Αντλία πετρελαίου
Μορφή: Ενιαία αντλία εργαλείων
Μετατόπιση: 32+12 λ/λ (8.5+3.2 αμερικανικά γαλόνια/λ.)
Πίεση εργασίας: 0-8 MPA (0-1160 PSI)
Μέγιστη πίεση: 12 MPA (1740 PSI)
9. Φρένο νερού της εγκατάστασης γεώτρησης τρυπανιών πυρήνων
Ταχύτητα εργασίας (r/min): 700-800
Ενιαία ταχύτητα compensational σχοινιών: 3-8 m/s (9.84-26.2 feet/s)
Ενιαίο φορτίο compensational σχοινιών: 45 KN (10116 lbf)
10. Πλαίσιο τρυπανιών
Γλιστρώντας τύπος ολισθήσεων μορφής (με τη γλιστρώντας βάση)
Οπίσθιο κτύπημα τρυπανιών: 460 χιλ. (18,11 ίντσα)
11. Διαστάσεις (L×W×H): 3030×1100×1890 χιλ. (ίντσα 119.3×43.3×74.4)
12. Βάρος του τρυπανιού (χωρίς μονάδα ισχύος): περίπου 2150 κλ (4741 λίβρες)
13. Μέγιστο βάρος των πληρωτέων συσκευών: 300 κλ (662 λίβρες)
Υπηρεσία
Στο σύστημα υπηρεσιών μετέπειτα πωλήσεών μας, καθιερώνουμε το τέλειο σύστημα ελέγχου αυστηρά σύμφωνα με ISO-9000 σειρές, σε αυτό το σύστημα, η ημερομηνία και το πρόβλημα τεχνολογίας λύνουν τη λύση και τα προληπτικά μέτρα θα παρασχεθούν σε οποιαδήποτε διατηρούν το πρόγραμμα, όλα τα ανταλλακτικά θα χρησιμοποιηθούν στα νέα προϊόντα cOem με τις οδηγίες εγκαταστάσεων, τον κατάλογο συσκευασίας, την επιμόρφωση του κατασκευαστή, τον τίτλο σπουδών και το πιστοποιητικό εξουσιοδότησης.
Παρέχουμε «έναν εξοπλισμό & μια περίπτωση, ατελείωτη υπηρεσία, δηλαδή η υπηρεσία μετέπειτα πωλήσεων αρχίζει από την επιβεβαίωση διαταγής, τελευταία για την οικονομικά ενεργή ζωή του εξοπλισμού.
Παράδοση Packing&
